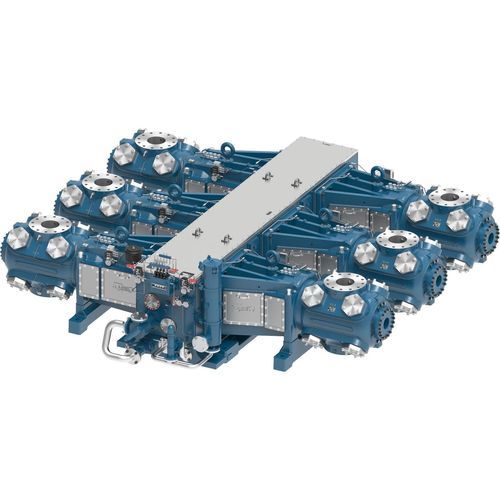

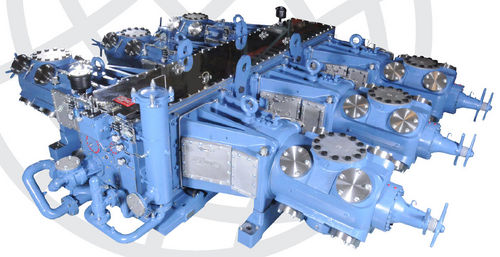

Alternativfunktions-Kompressor KBZ

für ProzessgasErdgasohne Motor

Übersicht
KBU und KBZ sind große abtrennbare, mittelschnell laufende Hubkolbenkompressoren, ausgelegt für Anwendungen mit hohen Antriebsleistungen und großer Verdichtungskapazität. Diese Baugrößen tragen Gesamtstangenlasten bis zu 150.000 lb und sind in Mehrfach-Wurf-Konfigurationen verfügbar, um Anlagenanforderungen abzudecken.

Anwendungen
Typische Einsatzzwecke sind Pipeline-Transport, Midstream-Gasverarbeitung, Gasspeicherung und andere industrielle Anwendungen mit schwankenden Saugbedingungen, die eine präzise Kapazitätsregelung erfordern.

Leistung — Zusammenfassung nach Wurf
2-fach
KBU | KBZ
Nennleistung: 2.600 | 2.600
Hub (in): 5,75 | 6,75
Max. U/min: 1.200 | 1.000
Kolbengeschwindigkeit: 1.150 | 1.125
Stangendurchmesser (in): 2,875 | 2,875
Gesamt Stangenlast (lbs): 150.000 | 150.000
Durchschnittsgewicht (lbs): 24.000 | 24.000
Max. Länge (in): 86 | 86
Nominale Breite (in): 192 | 192
Kurbelwellen-Achshöhe (in): 24 | 24

4-fach
KBU | KBZ
Nennleistung: 5.200 | 5.200
Hub (in): 5,75 | 6,75
Max. U/min: 1.200 | 1.000
Kolbengeschwindigkeit: 1.150 | 1.125
Stangendurchmesser (in): 2,875 | 2,875
Gesamt Stangenlast (lbs): 150.000 | 150.000
Durchschnittsgewicht (lbs): 45.000 | 45.000
Max. Länge (in): 135 | 135
Nominale Breite (in): 192 | 192
Kurbelwellen-Achshöhe (in): 24 | 24

6-fach
KBU | KBZ
Nennleistung: 7.800 | 7.800
Hub (in): 5,75 | 6,75
Max. U/min: 1.200 | 1.000
Kolbengeschwindigkeit: 1.150 | 1.125
Stangendurchmesser (in): 2,875 | 2,875
Gesamt Stangenlast (lbs): 150.000 | 150.000
Durchschnittsgewicht (lbs): 68.000 | 68.000
Max. Länge (in): 183 | 183
Nominale Breite (in): 192 | 192
Kurbelwellen-Achshöhe (in): 24 | 24

Produktmerkmale

• Hocheffiziente Ölfilter: Patronenfilter mit Nennfiltrierung 1 Mikron / absolut 12 Mikron.
• Vielseitige Entladervorrichtungen: Manuelle Kopfseitige variable Volumenfreiräume (VVCP) an den meisten Zylindern; pneumatische Ansaugventil-Entlader begrenzt verfügbar.
• Hochfeste Verschraubung: Schrauben der Güteklasse 8 an allen belasteten Verbindungen und ermüdungsresistente Schrauben an Ventildeckeln für sichere Befestigung.

Materialien

• Grauguss-Kurbelgehäuse: geschmiedete Kurbelwelle aus Stahl, Grauguss-Kreuzkopfführung, Bronze-Schublager, trimetallische Hauptlager.
• Duktiler Kreuzkopf: Kreuzkopfbolzen aus legiertem Stahl.
• Geschmiedete Pleuelstange: Bronzebuchse am Kreuzkopfbolzen, trimetallisches Pleuellager, Spannungsbolzen Güteklasse 8.

Innovative Zylinder
Ariel-Zylinder sind so ausgelegt, dass sie über breite Druckbereiche arbeiten, ohne Zuverlässigkeit oder Leistung einzubüßen. Die Zylinderoptionen nutzen die Leistung und Stangenlastkapazität jedes Rahmens vollständig aus und lassen sich in zahlreichen Konfigurationen kombinieren, um das erforderliche Gasvolumen und den Druck bereitzustellen. Zur Auslegung spezifischer Konfigurationen wird die Ariel 7 Performance-Software eingesetzt.

Technische Daten

• Serie / Modell: KBU / KBZ.
• Hub: KBU 5,75 in (146 mm); KBZ 6,75 in (171 mm).
• Max. U/min: KBU 1.200; KBZ 1.000.
• Kolbenstangendurchmesser: 2,875 in (73 mm).
• Gesamt Stangenlastkapazität: 150.000 lbs; Zug: 75.000 lbs; Druck: 80.000 lbs.
• Nennleistung nach Konfiguration: 2-fach 2.600; 4-fach 5.200; 6-fach 7.800 (Angaben modellabhängig).
• Ungefähre Gewichte nach Konfiguration: 24.000 lbs (2-fach); 45.000 lbs (4-fach); 68.000 lbs (6-fach).
• Maximale Längen (in): 86 (2-fach); 135 (4-fach); 183 (6-fach). Nominale Breite (in): 192. Kurbelwellen-Achshöhe (in): 24.
