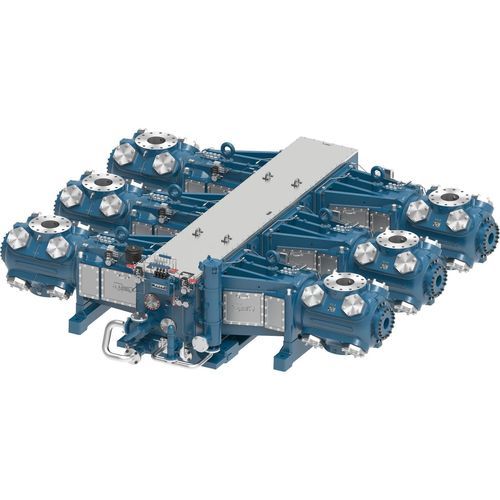

Alternativfunktions-Kompressor KBU

Erdgaselektrischstationär

Produktübersicht
Die Modelle KBU und KBZ sind große, mittel-schnelle Hubkolben-Separierkompressoren, ausgelegt als kosteneffiziente Kompressionslösung für Anwendungen mit leistungsstarken Antrieben und hoher Verdichtungsleistung. Diese Kompressoren können hohe Stangenlasten von bis zu 150.000 lbs aufnehmen.

Anwendungen
Besonders geeignet für die Gasaufbereitung in Midstream-Anwendungen. Ariel Hubkolbenkompressoren bieten eine effiziente Kapazitätsregelung, wenn Ansaugvolumen und -drücke bei der Inbetriebnahme neuer Bohrungen schwanken.

Produkteigenschaften

• Hocheffiziente Ölfilter: Dosengehäuse-Filter mit Nennbewertung 1 Mikron und absolut 12 Mikron.
• Vielseitige Entlastungseinrichtungen: Manuelle, kopfseitige Variablen-Spieltaschen (VVCP) an den meisten Zylindern; pneumatische Ansaugventil-Entlader in begrenztem Umfang verfügbar.
• Hochfeste Verschraubung: Grade-8-Bolzen an allen belasteten Verbindungen, mit speziell entwickelten ermüdungsresistenten Bolzen an allen Ventildeckeln zur Sicherstellung der Befestigungsfestigkeit.
• Innovative Zylinder: Zylinder, die für den Betrieb über weite Druckbereiche ausgelegt sind und Ventile verwenden, die Zuverlässigkeit und Leistung ausbalancieren. Zylinderkombinationen ermöglichen zahlreiche Konfigurationen zur Erfüllung spezifischer Volumen- und Druckanforderungen. Zur Modellierung und Auslegung von Kompressorkonfigurationen wird die Ariel 7 Performance Software eingesetzt.
• Materialien:
  • Gussgehäuse aus Grauguss: Geschmiedete Stahlkurbelwelle, Grauguss-Gleitführungsblock, Bronzeschublager, trimetallisches Hauptlager.
  • Gleitstück aus duktiler Eisenlegierung: Gleitstift aus legiertem Stahl.
  • Geschmiedete Pleuelstange: Bronzebuchse am Gleitstift, trimetallisches Pleuellager, Grade-8-Zugbolzen.

2 Throw - Wichtige Abmessungen & Leistung
KBU | KBZ
Bemessungsleistung: 2.600 | 2.600
Hub (in): 5,75 | 6,75
Max. U/min: 1.200 | 1.000
Kolbengeschwindigkeit: 1.150 | 1.125
Stangendurchmesser (in): 2,875 | 2,875
Totale Stangenlast (lbs): 150.000 | 150.000
Zugkraft (lbs): 75.000 | 75.000
Druckkraft (lbs): 80.000 | 80.000
Durchschnittsgewicht (lbs): 24.000 | 24.000
Max. Länge (in): 86 | 86
Nennbreite (in): 192 | 192
Kurbelwellen-Mittellinie (in): 24 | 24

4 Throw - Wichtige Abmessungen & Leistung
KBU | KBZ
Bemessungsleistung: 5.200 | 5.200
Hub (in): 5,75 | 6,75
Max. U/min: 1.200 | 1.000
Kolbengeschwindigkeit: 1.150 | 1.125
Stangendurchmesser (in): 2,875 | 2,875
Totale Stangenlast (lbs): 150.000 | 150.000
Zugkraft (lbs): 75.000 | 75.000
Druckkraft (lbs): 80.000 | 80.000
Durchschnittsgewicht (lbs): 45.000 | 45.000
Max. Länge (in): 135 | 135
Nennbreite (in): 192 | 192
Kurbelwellen-Mittellinie (in): 24 | 24

6 Throw - Wichtige Abmessungen & Leistung
KBU | KBZ
Bemessungsleistung: 7.800 | 7.800
Hub (in): 5,75 | 6,75
Max. U/min: 1.200 | 1.000
Kolbengeschwindigkeit: 1.150 | 1.125
Stangendurchmesser (in): 2,875 | 2,875
Totale Stangenlast (lbs): 150.000 | 150.000
Zugkraft (lbs): 75.000 | 75.000
Druckkraft (lbs): 80.000 | 80.000
Durchschnittsgewicht (lbs): 68.000 | 68.000
Max. Länge (in): 183 | 183
Nennbreite (in): 192 | 192
Kurbelwellen-Mittellinie (in): 24 | 24

Merkmale / technische Spezifikationen

• Modellbezeichnung: KBU / KBZ
• Leistungsbereiche je Throw: 2 Throw = 2.600 hp; 4 Throw = 5.200 hp; 6 Throw = 7.800 hp (KBU und KBZ Werte pro Throw angegeben)
• Huboptionen: KBU 5,75 in; KBZ 6,75 in
• Max. U/min: KBU bis 1.200 rpm; KBZ bis 1.000 rpm
• Kolbengeschwindigkeit: ca. 1.125–1.150 ft/min je nach Konfiguration
• Stangendurchmesser: 2,875 in
• Totale Stangenlastkapazität: 150.000 lbs
• Zugkapazität: 75.000 lbs
• Druckkapazität: 80.000 lbs
• Durchschnittliche Einheitsgewichte variieren je nach Konfiguration (z. B.: 24.000 lbs für 2-Throw; 45.000 lbs für 4-Throw; 68.000 lbs für 6-Throw)
• Beispielhafte Max.-Längen: 86 in (2-Throw), 135 in (4-Throw), 183 in (6-Throw)
• Nennbreite: 192 in
• Kurbelwellen-Mittellinie: 24 in
