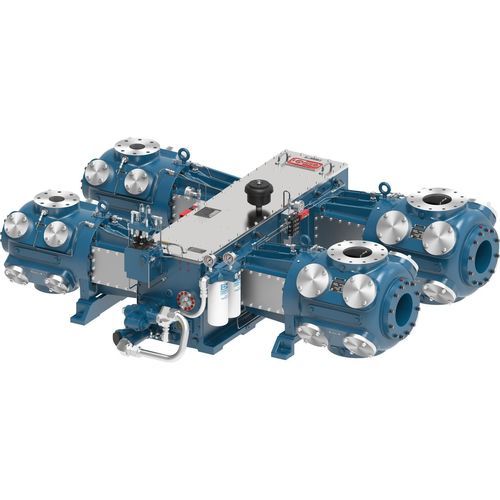

Alternativfunktions-Kompressor JGJ

KolbenErdgaselektrisch

Übersicht
Der Ariel JGJ ist ein separabler Kolbenkompressor mittlerer Baugröße, ausgelegt für Gaserfassung und Treibgasverdichtung an Bohrstellen mittlerer Förderleistung. Er bietet kompakte, hochdrehende Leistung mit kurzem Hub und hoher Stangenlast im Verhältnis zur Grundfläche.

Anwendungen

• Treibgasverdichtung
• Gaszusammenführung an Bohrstellen
• Antriebe mit Elektromotoren oder Erdgasmotoren

Produktmerkmale

• Effiziente Ventile: Plattenventile für moderne Betriebsdrehzahlen, serienmäßig mit nichtmetallischen Dichtungen und Auswahl zur Minimierung der Ventilgeschwindigkeit.
• Präzisionslagerbuchsen: Tri‑Metall Haupt‑ und Pleuellager, präzisionsbearbeitet für gleichbleibende Lebensdauer.
• Steife Pleuel: Geschmiedete Stahlpleuel mit vier Schrauben und schwerer I‑Profil‑Ausführung für hohe Stangenlasten.

Materialien

• Grauguss‑Kurbelgehäuse: Geschmiedete Kurbelwelle aus Stahl, Grauguss‑Gleitführung, Bronzeschublager, Tri‑Metall Hauptlager.
• Gussduktile Kreuzkopf: Kreuzkopfbolzen aus legiertem Stahl.
• Geschmiedete Pleuel: Bronzebuchse am Kreuzkopfbolzen, Tri‑Metall Pleuellager, Festigkeitsbolzen Klasse 8.

Zylinder und Konfiguration
Ariel bietet vielseitige Zylinderausführungen, die breite Druckbereiche abdecken und in zahlreichen Kombinationen angeordnet werden können, um spezifische Volumen‑ und Druckanforderungen zu erfüllen. Die Ariel 7 Performance Software wird zur Modellierung und Auswahl von Kompressorkonfigurationen eingesetzt.

Technische Daten — Konfiguration 2
JGJ — Nennleistung: 620
Hub (in): 3,5
Max. U/min: 1.800
Kolbengeschwindigkeit: 1.050
Stangendurchmesser (in): 1,5
Gesamte Stangenbelastung (lbs): 42.000
Zug (lbs): 21.000
Druck (lbs): 23.000
Durchschnittsgewicht (lbs): 4.800
Max. Länge (in): 41
Nominelle Breite (in): 104
Kurbelwellen‑Mittelachse (in): 12

Technische Daten — Konfiguration 4
JGJ — Nennleistung: 1.240
Hub (in): 3,5
Max. U/min: 1.800
Kolbengeschwindigkeit: 1.050
Stangendurchmesser (in): 1,5
Gesamte Stangenbelastung (lbs): 42.000
Zug (lbs): 21.000
Druck (lbs): 23.000
Durchschnittsgewicht (lbs): 9.600
Max. Länge (in): 78
Nominelle Breite (in): 104
Kurbelwellen‑Mittelachse (in): 12

Technische Daten — Konfiguration 6
JGJ — Nennleistung: 1.860
Hub (in): 3,5
Max. U/min: 1.800
Kolbengeschwindigkeit: 1.050
Stangendurchmesser (in): 1,5
Gesamte Stangenbelastung (lbs): 42.000
Zug (lbs): 21.000
Druck (lbs): 23.000
Durchschnittsgewicht (lbs): 14.400
Max. Länge (in): 108
Nominelle Breite (in): 104
Kurbelwellen‑Mittelachse (in): 12

Technische Spezifikationen

• Modell / Bezeichnung: JGJ
• Konfigurationsoptionen: 2, 4, 6 throws
• Nennleistung (2 / 4 / 6): 620 / 1.240 / 1.860
• Hub: 3,5 in
• Max. Drehzahl: 1.800 rpm
• Kolbengeschwindigkeit: 1.050 (Einheiten wie angegeben)
• Stangendurchmesser: 1,5 in
• Gesamte Stangenbelastung: 42.000 lbs
• Zug: 21.000 lbs
• Druck: 23.000 lbs
• Durchschnittsgewicht (2 / 4 / 6): 4.800 lbs / 9.600 lbs / 14.400 lbs
• Max. Länge (2 / 4 / 6): 41 in / 78 in / 108 in
• Nominelle Breite: 104 in
• Kurbelwellen‑Mittelachse: 12 in
• Materialien: Grauguss‑Gehäuse, geschmiedete Kurbelwelle, duktile Kreuzkopf, geschmiedete Pleuel, Tri‑Metall Lager, Bronzebuchsen
