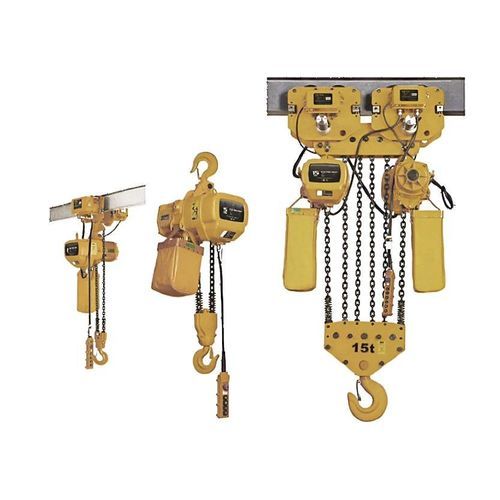

Elektrischer Kettenzug HHBB series

Wagenmit geringer Bauhöhedoppelt

Übersicht
Die Kettenzüge der Serie HHBB verfügen über ein kompaktes Low-Headroom-Design, das den Abstand zwischen Gehäuse und Träger reduziert. Diese Bauweise erhöht die vertikale Hub-Effizienz und eignet sich für niedrige Hallen, temporäre Anlagen und Einsatzorte mit begrenztem Hebeplatz.

Wesentliche Merkmale

• Geringe Bauhöhe zur Reduzierung der Hakenannäherung.
• Ein- oder zweisträngige Konfigurationen zur Abdeckung von 0,5 t bis 5 t.
• Standardhub 3 m; kundenspezifische Hubhöhen auf Anfrage.
• Verschiedene Kettendurchmesser und Motorleistungen für unterschiedliche Einsatzanforderungen.
• Einfacher Einbau auf Trägern und guter Zugang für Wartungsarbeiten.

Technische Parameter

• Modellreihe: HHBB-0.5A | HHBB-1.0A | HHBB-2.0A | HHBB-1.0B | HHBB-2.0B | HHBB-3.0B | HHBB-5.0B
• Tragfähigkeit (t): 0,5 | 1,0 | 2,0 | 1,0 | 2,0 | 3,0 | 5,0
• Standardhub (m): 3 für alle Standardmodelle
• Prüfgewicht (t): 6,25 | 12,5 | 25 | 12,5 | 25 | 37,5 | 62,5
• MOTORleistung (kW): 1,1 | 1,5 | 1,5 | 1,5 | 1,5 | 3,0 | 3,0
• Anzahl Tragketten-Stränge: 1 | 1 | 1 | 1 | 2 | 2 | 2
• Kettendurchmesser (mm): 6,3 | 7,1 | 10 | 6,3 | 7,1 | 10 | 11,2
• Hubgeschwindigkeit (m/min): 7,8 | 6,8 | 6,8 | 3,9 | 3,4 | 5,8 | 2,8
• Nettogewicht (kg): 42 | 59 | 110 | 47 | 69 | 123 | 133
• Totes Gewicht pro Meter (kg/m): 0,5 | 1,1 | 2,2 | 1,0 | 2,2 | 4,4 | 5,8

Modelle und Konfigurationen

• Typ A- und B-Modelle bieten unterschiedliche Montage- und Antriebsvarianten; Modellcode für Details prüfen.
• Einsträngige Modelle bieten höhere Hubgeschwindigkeit; zweisträngige Modelle erhöhen die Nennlast bei geringerer Geschwindigkeit.
• Standardhub 3 m; kundenspezifische Hubhöhen und Laufkatzen sind projektabhängig verfügbar.

Anwendungen

• Werkstätten, leichte bis mittlere Fertigungslinien und modulare/temporäre Anlagen.
• Bau- und Wartungsbereiche mit begrenztem Kopfraum.
• Installationen, die flexible Tragfähigkeitsbereiche (0,5–5 t) bei geringem Einbauraum erfordern.

Normen & Zertifikate
Auf der Quellseite nicht angegeben — vor dem Kauf regionale Normen prüfen und Herstellerzertifikate anfordern.

Installation & Wartung

• Auf kompatiblen Trägern montieren, Kopfraum und Laufkatzen-Kompatibilität beachten.
• Herstellerangaben zur Ketteninspektion, Schmierung und Motorwartung in festgelegten Intervallen befolgen.
• Nach der Montage und nach wesentlichen Änderungen Lasttests und Sicherheitsprüfungen durchführen.
