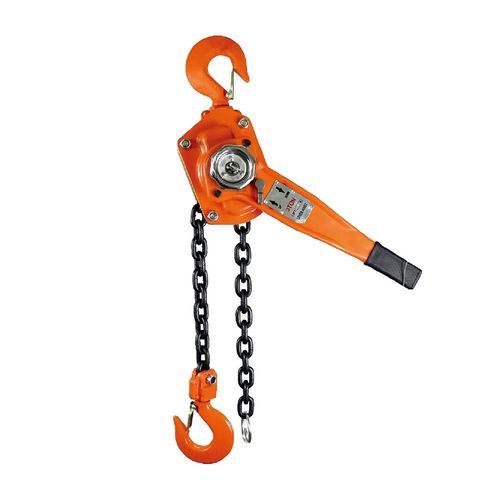

Manueller Kettenzug HSH-VA

Hebelkorrosionsbeständig1

Produktbeschreibung
Der Hebelkettenzug HSH-VA ist ein manuelles Hebezeug für das präzise und zuverlässige Heben von Lasten von 0,5 t bis 6 t. Er verfügt über einen Drehmomentregelmechanismus, einen wärmebehandelten überlastfesten Haken, stoßfeste Zahnrad- und Bremsgehäuse sowie einer rostschutzbehandelten Kette für sichere Einsätze in Industrieumgebungen.

Hauptmerkmale

• Drehmomentregelmechanismus für kontrollierte Lastführung
• Warmbehandelter Haken, der Sicherheit bei Überlast gewährleistet
• Stoßfeste Zahnrad- und Bremsgehäuse schützen gegen Staub und Regen
• Gummigriff mit Anti-Rutsch-Beschichtung für sichere Bedienung
• Hohe Bremskraft, leicht einstellbar, mit Rostschutzbehandlung
• Spezielles Bremssystem zur Verringerung des Verschleißes
• Kettensicherungsstift zum Schutz des Maschinenkopfes
• Rostfreie Kette mit spezieller Oberflächenbehandlung für Schwerlast
• Stabile Vorrichtung zur Verhinderung des Kettenverhakens beim Heben

Betrieb & Normen
Hebelzüge arbeiten über ein Ratschen- und Zahnradgetriebe, das durch den Hebel angetrieben wird. Durch Betätigen des Hebels werden die internen Ratschen bewegt, um die Last zu heben oder zu senken; das Umschalten des internen Zahnrads ändert die Heberichtung. Der Haken am Ende sorgt für sicheren Halt der Last. HSH-VA Hebelkettenzüge können kundenspezifisch angepasst werden und entsprechen den einschlägigen Industriestandards.

Technische Parameter
Modell: VA-0.5T | VA-0.75T | VA-1T | VA-1.5T | VA-2T | VA-3T | VA-6T
Kapazität (t): 0,5 | 0,75 | 1 | 1,5 | 2 | 3 | 6
Standardhub (m): 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5
Prüfbelastung (t): 0,75 | 1,125 | 1,5 | 2,25 | 3 | 4,5 | 9
Anzahl Lastkettenstränge: 1 | 1 | 1 | 1 | 1 | 1 | 2
Kettendurchmesser (mm): 5 | 6 | 6 | 8 | 8 | 10 | 10
Abmessung (mm) A: 102 | 148 | 148 | 176 | 176 | 195 | 195
Abmessung (mm) B: 80 | 87,5 | 87,5 | 102 | 102 | 109 | 109
Abmessung (mm) C: 95 | 135 | 135 | 157 | 57 | 210 | 253
Nettogewicht (kg): 3,5 | 7 | 7,5 | 11 | 12 | 19 | 32
Verpackung (L*W*H) (CM): 34*14*17 | 37*14*17 | 37*14*17 | 52*14*18 | 24*14*18 | 55*16*21 | 55*16*21

Spezifikationen

• Produktname: HSH-VA Lever Block Chain Hoist
• Marke: TOPONE CHAIN
• Modellserie: HSH-VA
• Verfügbare Modelle: VA-0.5T, VA-0.75T, VA-1T, VA-1.5T, VA-2T, VA-3T, VA-6T
• Kapazitätsbereich: 0,5 t bis 6 t
• Standardhub: 1,5 m (alle Modelle)
• Prüfbelastung (pro Modell): 0,75 t, 1,125 t, 1,5 t, 2,25 t, 3 t, 4,5 t, 9 t
• Anzahl der Lastkettenstränge: 1 Strang (die meisten Modelle), 2 Stränge (VA-6T)
• Kettendurchmesser: 5 mm, 6 mm, 8 mm, 10 mm je nach Modell
• Abmessungen (A x B x C in mm) und Nettogewichte pro Modell wie oben angegeben
• Verpackungsabmessungen (cm) pro Modell wie oben aufgeführt
