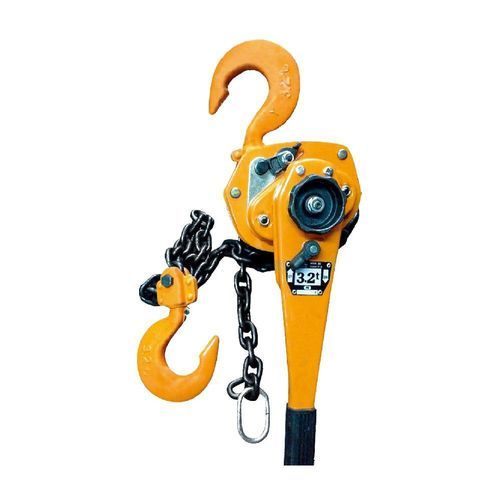

Manueller Kettenzug HSH-VL

HebelHebelhandbedient

Produktübersicht
Der Kettenhebezug HSH-VL ist ein manueller Hebelzug für kontrolliertes Vertikalliften und präzises Positionieren von Lasten in industriellen Umgebungen. Er verfügt über Kette und Haken aus hochfestem Legierungsstahl, einen 360° Schwenkgriff für den Einsatz in beengten Bereichen, eine Weston Doppelraster-Automatiksperre zur sicheren Lasthaltung und eine Pulverbeschichtung für erhöhte Oberflächenbeständigkeit. Verschiedene Tragfähigkeiten sind verfügbar.

Hauptmerkmale

• Kompakte Bauweise mit geringem Einbauhöhe für enge Räume
• Kette und Haken aus hochfester Legierung
• 360° Schwenkgriff für einfache Bedienung in engen Bereichen
• Weston Doppelraster-Automatiksperre für zuverlässige Lastsicherung
• Gehäuse pulverbeschichtet zur Verschleißresistenz
• Griff mit gummierter Anti-Rutsch-Oberfläche
• Verfügbare Kapazitäten: 0,5 t, 0,75 t, 1,5 t, 3 t, 6 t, 9 t

Spezifikationen

• Modell VL-0.5T — Kapazität: 0,5 t; Standardhub: 1,5 m; Prüfbelastung: 0,75 t; Anzahl Laststränge: 1; Kettendurchmesser: 5 mm; Abmessungen (A×B×C): 102 × 80 × 95 mm; Nettogewicht: 3,5 kg; Verpackung: 37×14×17 cm
• Modell VL-0.75T — Kapazität: 0,75 t; Standardhub: 1,5 m; Prüfbelastung: 1,125 t; Anzahl Stränge: 1; Kettendurchmesser: 6,3 mm; Abmessungen (A×B×C): 155 × 88 × 135 mm; Nettogewicht: 6,6 kg; Verpackung: 37×14×17 cm
• Modell VL-1.5T — Kapazität: 1,5 t; Standardhub: 1,5 m; Prüfbelastung: 2,25 t; Anzahl Stränge: 1; Kettendurchmesser: 7,1 mm; Abmessungen (A×B×C): 170 × 110 × 162 mm; Nettogewicht: 11 kg; Verpackung: 52×14×18 cm
• Modell VL-3T — Kapazität: 3 t; Standardhub: 1,5 m; Prüfbelastung: 4,5 t; Anzahl Stränge: 1; Kettendurchmesser: 9 mm; Abmessungen (A×B×C): 198 × 120 × 211 mm; Nettogewicht: 17 kg; Verpackung: 55×16×21 cm
• Modell VL-6T — Kapazität: 6 t; Standardhub: 1,5 m; Prüfbelastung: 9 t; Anzahl Stränge: 2; Kettendurchmesser: 9 mm; Abmessungen (A×B×C): 198 × 120 × 254 mm; Nettogewicht: 27,5 kg; Verpackung: 55×16×21 cm
• Modell VL-9T — Kapazität: 9 t; Standardhub: 1,5 m; Prüfbelastung: 13,5 t; Anzahl Stränge: 3; Kettendurchmesser: 9 mm; Abmessungen (A×B×C): 198 × 120 × 319 mm; Nettogewicht: 47 kg; Verpackung: 55×16×21 cm

Bedienung
Der Hebelzug wird über einen internen Ratschen- und Getriebemechanismus angetrieben, der durch Hin- und Herbewegen des Hebels betätigt wird. Die Getrieberichtung wird zum Heben oder Senken der Last umgeschaltet. Der Endhaken sichert die Last für stabile Auflage. Anpassungen und Sonderausführungen sind je nach Einsatzanforderung möglich.

Technische Details

• Serie / Modell: HSH-VL
• Gehäuseoberfläche: Pulverbeschichtung zur Verschleißresistenz
• Kette & Haken: Hochfeste Legierung
• Bremse: Weston Doppelraster-Automatiksperre
• Griff: 360° Schwenkgriff mit gummierter Anti-Rutsch-Oberfläche
• Standardhub: 1,5 m (alle gelisteten Modelle)
• Kettendurchmesser: 5 mm bis 9 mm je nach Modell
• Nettogewichtbereich: 3,5 kg bis 47 kg je nach Modell
