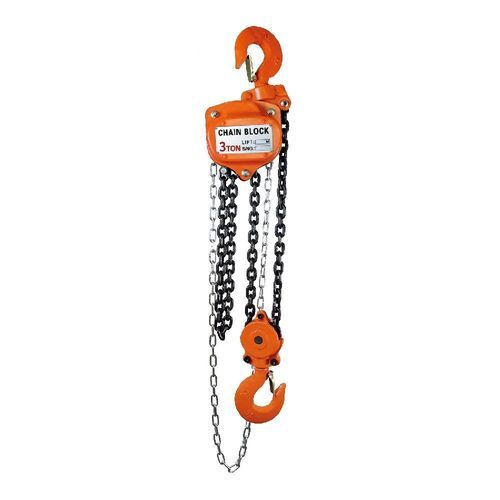

Manueller Kettenzug HS-VL series

Handfür Intensiveinsatzkompakt

Produktbeschreibung
Der Handkettenzug HS-VL ist eine nach japanischer Technik entwickelte Baureihe zum Heben von Lasten von 0,5T bis 50T bei reduziertem Bedienaufwand. Er verfügt über ein automatisches Bremssystem mit doppeltem Sperrklinken und Lastketten aus legiertem Stahl sowie verzinkte Handkettenbänder für erhöhte Verschleißfestigkeit. Die Haken sind geschmiedet und wärmebehandelt für höhere Festigkeit. Optionale Lastbegrenzer sind für präzisere Lastkontrolle verfügbar. Die Reihe reicht von kompakten 0,5T-Modellen bis zu schweren 50T-Versionen; Hubhöhen betragen je nach Modell typischerweise 2,5 m oder 3 m.

Einführung

• Japanische Technik
• Optionale Lastbegrenzer verfügbar
• Geringer Bedienaufwand zum Heben hoher Lasten
• Lastkette aus legiertem Stahl und verzinktes Handkettenband
• Geschmiedete, wärmebehandelte Haken für lange Lebensdauer
• Arbeitslastbereich: 0,5 Ton bis 50 Ton (siehe gelistete Modelle)

Parameter
MODEL: HS-V0.5T | HA-VL1T | HS-V1.5T | HA-VL2T | HS-VL3T | HA-VL5T | HA-VL10T | HA-VL20T | HA-VL30T | HA-VL50T
CAPACITY (t): 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | 30 | 50
Standard lift (m): 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | 3
Running test load chain (t): 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 15 | 30 | 45 | 75
No of falls of load chain: 1 | 1 | 1 | 1 | 2 | 2 | 4 | 8 | 12 | 20
Load chain diameter (mm): 5 | 6.3 | 7.1 | 8 | 7.1 | 9 | 9 | 9 | 9 | 9
Dimension A (mm): 129 | 149.5 | 157.5 | 161.5 | 151.5 | 163 | 207 | 215 | 350 | 406
Dimension B (mm): 13 | 154 | 164.5 | 187 | 164.5 | 211 | 398 | 350 | 680 | 962
Dimension C (mm): 270 | 317 | 399 | 414 | 465 | 636 | 798 | 890 | 1380 | 2578
Net weight (kg): 8.4 | 12 | 16.2 | 20 | 24 | 41 | 79 | 193 | 220 | 1092
Packing (L*W*H) (cm): 22*16*15 | 25*19*16 | 33*24*16 | 33*24*19 | 34.5*24*16 | 40*30*19 | 48*42*18.5 | 78*68*20 | 85*67*30 | 110*100*130

Merkmale / Technische Daten

• Serie: HS-VL Handkettenzug (oben gelistete Modelle)
• Kapazitätsbereich: 0,5 Ton bis 50 Ton
• Standardhub: typischerweise 2,5 m oder 3 m je nach Modell
• Prüflastwerte der Kette: 0,75 t bis 75 t
• Anzahl der Kettengänge: 1 bis 20 (modellabhängig)
• Kettendurchmesser: 5 mm bis 9 mm je nach Modell
• Automatisches Bremssystem mit doppeltem Sperrklinken für sichere, zuverlässige Haltefunktion
• Lastkette aus legiertem Stahl und verzinktes Handkettenband für Verschleißfestigkeit
• Geschmiedete und wärmebehandelte Haken für hohe Festigkeit und lange Lebensdauer
• Optionale Lastbegrenzer für erhöhte Sicherheit und präzise Laststeuerung
• Nettogewicht und Verpackungsmaße variieren je nach Modell (siehe Abschnitt Parameter oben)
