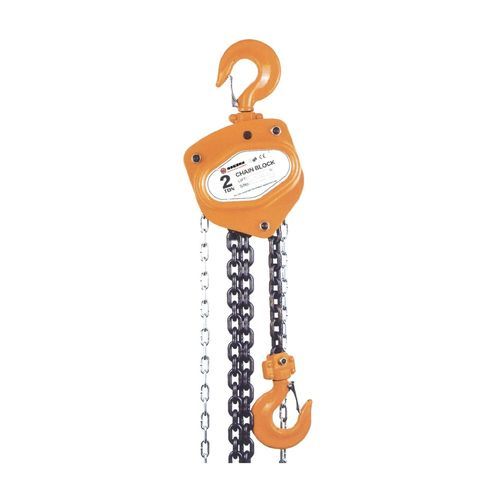

Manueller Kettenzug HSZ-A series

Handfür Intensiveinsatzkompakt

Produktbeschreibung
Der Handkettenzug HSZ-A ist eine kompakte, leistungsfähige manuelle Hebelösung mit Tragfähigkeiten von 0.5 bis 20 Tonnen sowie zusätzlichen Schwerlastmodellen mit 30 t und 50 t. Er entspricht internationalen Normen und verfügt über eine Scheibenbremse, eine Tragkette aus legiertem Stahl und eine verzinkte Handkette. Die Haken sind geschmiedet und wärmebehandelt für hohe Tragfähigkeit und lange Lebensdauer.

Einführung

• Lastbereich: 0.5 t bis 20 t; Schwerlastoptionen: 30 t und 50 t.
• Kompakte, robuste Bauweise nach internationalen Standards.
• Zuverlässige Scheibenbremse für kontrolliertes Halten der Last.
• Standard-Tragkette aus legiertem Stahl und verzinkte Handkette für Haltbarkeit.
• Haken: geschmiedet und wärmebehandelt für hohe Festigkeit und lange Lebensdauer.

Parameter
MODEL: HSZ-A1/2 | HSZ-A1 | HSZ-A1 1/2 | HSZ-A2 | HSZ-A3 | HSZ-A5 | HSZ-A10
CAPACITY (t): 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10
Standard lift (m): 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3.5
Test load (t): 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 15
Min. distance between hooks (mm): 285 | 315 | 340 | 380 | 475 | 600 | 700
Chainpull to lift full load (n): 25 | 33 | 34 | 34 | 35 | 39 | 41
No. of load chain fall lines: 1 | 1 | 1 | 1 | 2 | 2 | 4
Diameter of load chain (mm): 6.3 | 6.3 | 7.1 | 8 | 7.1 | 9 | 9
Net weight (kg): 8.4 | 11 | 13.5 | 21 | 22 | 40 | 77
Gross weight (kg): 9.4 | 12 | 14.5 | 22 | 23 | 41.5 | 85
Packing (L*W*H) (cm): 30*17*32 | 30*17*32 | 30*17*32 | 28*19*23 | 30*17*32 | 40*20*34 | 62*50*26

Technische Merkmale

• Serie: Handkettenzüge HSZ-A (Modelle HSZ-A1/2 bis HSZ-A10).
• Tragfähigkeitsbereich und Schwerlastvarianten wie angegeben.
• Bauweise: kompakt und robust nach internationalen Standards.
• Bremse: zuverlässige Scheibenbremse zur Lastkontrolle.
• Kette: standardmäßige Tragkette aus legiertem Stahl.
• Handkette: verzinkte Handkette für Korrosionsschutz.
• Haken: geschmiedet und professionell wärmebehandelt für hohe Festigkeit und lange Lebensdauer.
• Beispiel HSZ-A1/2: Kapazität 0.5 t; Nettogewicht 8.4 kg; Standardhub 2.5 m; Kettendurchmesser 6.3 mm.
