Blechhebeklemme THK series

für Plattenfür Stahlplattenhorizontal

Einführung

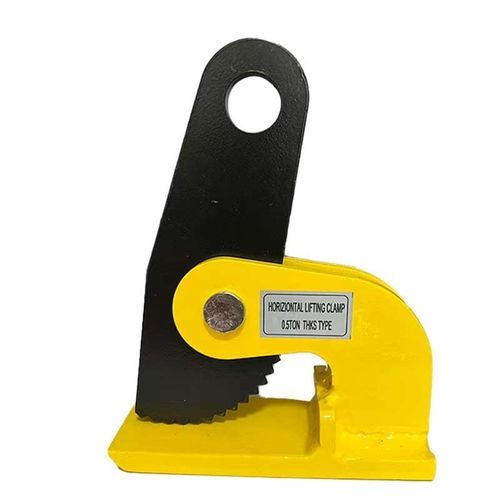

Die horizontale Plattenklemme THK/THKS, entwickelt von TOPONE, ist für das Heben dünner oder flexibler Stahlbleche ausgelegt, die sich beim Handling durchhängen können. Der umgekehrte Backen-Pivot und das kompakte, geschmiedete Stahlgehäuse sorgen für sicheren Halt und stabile horizontale Hebevorgänge. THK-Modelle verfügen über eine vergrößerte Backenöffnung für höhere Vielseitigkeit. Die Klemmen müssen immer paarweise oder mehrfach verwendet werden, um Balance und Sicherheit bei industriellen Hebeanforderungen zu gewährleisten.

Parameter
Modell | WLL (Tonnen) | Backenöffnung (mm) | Gewicht (kg)
THKS0.5 — 0,5 t — Backenöffnung: 0-35 mm — Gewicht: 2,4 kg
THKS1 — 1,0 t — Backenöffnung: 0-60 mm — Gewicht: 6 kg
THKS1.5 — 1,5 t — Backenöffnung: 0-60 mm — Gewicht: 6,5 kg
THKS2 — 2,0 t — Backenöffnung: 0-60 mm — Gewicht: 7,5 kg
THKS3 — 3,0 t — Backenöffnung: 0-60 mm — Gewicht: 10 kg
THKS4 — 4,0 t — Backenöffnung: 0-60 mm — Gewicht: 11,5 kg
THKS5 — 5,0 t — Backenöffnung: 0-60 mm — Gewicht: 15,5 kg
THKS10 — 10,0 t — Backenöffnung: 0-60 mm — Gewicht: 23 kg
THK1 — 1,0 t — Backenöffnung: 0-100 mm — Gewicht: 7 kg
THK1.5 — 1,5 t — Backenöffnung: 0-100 mm — Gewicht: 7,5 kg
THK2 — 2,0 t — Backenöffnung: 0-100 mm — Gewicht: 9,5 kg
THK3 — 3,0 t — Backenöffnung: 0-100 mm — Gewicht: 12 kg
THK4 — 4,0 t — Backenöffnung: 0-100 mm — Gewicht: 14,5 kg
THK5 — 5,0 t — Backenöffnung: 0-100 mm — Gewicht: 20 kg
THK10 — 10,0 t — Backenöffnung: 0-100 mm — Gewicht: 28 kg

Normen
Konformitätszertifikate und anwendbare Normen auf Anfrage erhältlich; wenden Sie sich an den Lieferanten für Dokumentation.

Eigenschaften / Technische Spezifikationen

• Working Load Limit (WLL): 0,5 – 10 Tonnen je nach Modell.
• Hauptanwendung: horizontales Heben von Stahlblechen und dünnen Platten.
• Konstruktionsmerkmale: umgekehrter Backen-Pivot für sicheren Halt an dünnen/flexiblen Blechen; THK-Modelle mit vergrößerter Backenöffnung.
• Backenöffnungsbereiche: THKS-Serie typischerweise 0–60 mm (THKS0.5: 0–35 mm); THK-Serie 0–100 mm.
• Bauweise: geschmiedeter Stahlkörper geeignet für den industriellen Einsatz; kompakte und relativ leichte Bauform zur Kapazität.
• Betrieb: stets paarweise oder mehrfach verwenden, um Sicherheit und Balance zu gewährleisten.
• Verfügbare Modelle: THKS0.5, THKS1, THKS1.5, THKS2, THKS3, THKS4, THKS5, THKS10, THK1, THK1.5, THK2, THK3, THK4, THK5, THK10.
