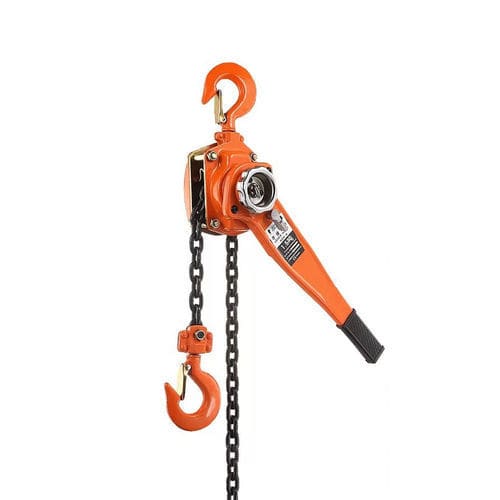

Manueller Kettenzug TOPONE-D series

HebelhandbedientHand

Übersicht
Ein Handhebel-Kettenzug, auch Come-along genannt, ermöglicht das Ziehen, Verschieben, Positionieren oder Heben von Lasten mit einer Hand. Das Design ähnelt dem von handbetriebenen Kettenzügen. Obwohl Hebel-Kettenzüge für das Heben in Aufhängung zugelassen sein können, sind nicht alle Come-alongs dafür geeignet. Prüfen Sie, ob der Produkttitel den Begriff Hoist enthält oder die Tragfähigkeit angibt, bevor Sie das Gerät für das Heben in Aufhängung verwenden. Handhebel-Kettenzüge sind für gewerbliche und industrielle Anwendungen in beengten Platzverhältnissen und bei geringer Höhe vorgesehen.

Einführung
Hebelblöcke sind dafür ausgelegt, Lasten innerhalb ihrer Nenngrenze zu heben und dürfen niemals überlastet werden. Sie werden häufig in Werkstätten, Garagen und auf Baustellen eingesetzt. Hebelblöcke sind in Einfach- und Mehrfachfallkonstruktionen erhältlich; wählen Sie die Fallkonfiguration entsprechend dem zu hebenden Gewicht.

Parameter
TYP: TOPONE-D1/2 | TOPONE-D1 | TOPONE-D2 | TOPONE-D3 | TOPONE-D5
Kapazität (T): 0,8 | 1,6 | 3,2 | 6,3 | 9
Standardhub (m): 1,5 (alle Modelle)
Prüfbelastung (T): 0,96 | 1,92 | 3,84 | 7,56 | 10,8
Zum Heben der Nennlast erforderliche Kraft (N): 250 | 373 | 390 | 398 | 400
Fälle der Lastkette: 1 | 1 | 1 | 2 | 3
Lastkettendurchmesser (mm): 6x18 | 7x21 | 10x30
Wichtige Abmessungen (mm) - A x B x C x φ x D x H x L: siehe Parameterblock oben
Nettogewicht (kg): 7,9 | 10,9 | 14,4 | 35 | 50
Zusätzliches Gewicht pro Meter zusätzlicher Hubhöhe (kg): 0,8 | 1,1 | 2,2 | 4,4 | 6,6

Normen
Hebelzüge arbeiten mit einem Hebel, der an einem inneren Ratschen- und Zahnradmechanismus angeschlossen ist. Durch Betätigen des Hebels werden die Ratschen angetrieben und eine Richtungssteuerung schaltet das innere Zahnrad, um die Last zu heben oder zu senken. Der Lasthaken sichert die Last. Anpassungen sind auf Kundenwunsch möglich.

Technische Daten

• Produkttyp / Serie: TOPONE Hebel-Kettenzüge (Modelle: TOPONE-D1/2, TOPONE-D1, TOPONE-D2, TOPONE-D3, TOPONE-D5)
• Tragfähigkeitsbereich: 0,8 T bis 9 T je nach Modell
• Standardhub: 1,5 m (alle Modelle)
• Prüfbelastung: 0,96 T, 1,92 T, 3,84 T, 7,56 T, 10,8 T (je Modell)
• Zum Heben der Nennlast erforderliche Kraft: 250 N, 373 N, 390 N, 398 N, 400 N (je Modell)
• Fälle der Lastkette: 1, 1, 1, 2, 3 (je Modell)
• Verfügbare Lastkettendurchmesser: 6x18 mm, 7x21 mm, 10x30 mm
• Wichtige Abmessungen (A x B x C x φ x D x H x L) je Modell: siehe Parameterblock oben
• Nettogewicht je Modell: 7,9 kg, 10,9 kg, 14,4 kg, 35 kg, 50 kg
• Zusätzliches Gewicht pro Meter zusätzlicher Hubhöhe: 0,8 kg/m, 1,1 kg/m, 2,2 kg/m, 4,4 kg/m, 6,6 kg/m
• Konzipiert für gewerbliche und industrielle Nutzung in beengten Bereichen und bei geringer Höhe
