Elektrischer Kettenzug

EinträgerkompaktMotor

Übersicht

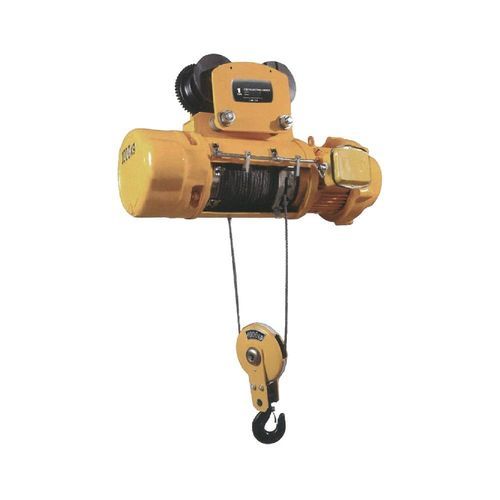

Der Elektroseilzug MD1 Electric Hoist ist eine kompakte Seiltalvorrichtung für Einträger-Brückenkrane, Lager und Brückenanwendungen. Er bietet zweistufige Hubgeschwindigkeit für präzise Lastpositionierung, ein dreistufiges Schraubenrad-Getriebe für gleichmäßige Kraftübertragung und einen konischen Rotor-Hubmotor mit hohem Anlaufmoment. Komponenten und Sicherheitsfunktionen sind auf industrielle Zuverlässigkeit und Wartungsfreundlichkeit ausgelegt.

Einführung

• Zweistufiger Betrieb (Normal / Niedrig) ermöglicht kontrolliertes Be- und Entladen bei verringerter Geschwindigkeit.
• Anwendung: Einträger-Brückenkrane, Lager und Brücken.
• Getriebe: dreistufiger Schraubenrad-Reduzierer mit festem Wellenlager; Zahnräder und Wellen aus wärmebehandeltem legiertem Stahl.
• Gehäuse: hochwertige Guss-Einheit Box und Deckel, eng montiert und gut abgedichtet.
• Elektrische Sicherheit: Hauptstrom-Notabschaltung und Auf-/Ab-Fahrbegrenzungen (Feuerschnittbegrenzer).
• Seil: GB1102-74 (6 x 37 + 1) Hebe-Drahtseil für lange Lebensdauer.
• Motor: asynchroner Hubmotor mit konischem Rotor, hohe Zugkraft ohne zusätzliche Bremse; Einschaltdauer 25 %; Isolationsklasse B oder F; Schutzart IP44/IP54.
• Steuerung: handbetätigter Taster; erhältlich in Seilsteuerung oder kabelloser Funkfernbedienung.

Parameter
Tragfähigkeit (t): 0,5, 1, 2, 3, 5, 10, 16
Hubhöhe (m): 3-9, 6-12, 6-18, 6-18, 6-18, 6-18, 6-18
Hubgeschwindigkeit (m/min): 8/0,8 (alle Tragfähigkeiten)
Fahrgeschwindigkeit (m/min): 20/30
Seildurchmesser (mm): 4,8, 7,4, 11, 13, 15,5, 15,5, 15,5
I-Träger (GB706-88): 16-28b, 16-28b, 20a-32c, 20a-32c, 25a-45c, 32b-63c, 32b-63c
Hubmotornennleistung (kW): 0,8, 1,5, 3, 4,5, 7,5, 13, 13
Fahrmotornennleistung (kW): 0,2, 0,2, 0,4, 0,4, 0,8, 0,8*2, 0,8*2
Spannung: 220V / 380V / 440V, 50Hz / 60Hz, 3PH
Doppelschiene: kundenspezifisch

Technische Daten

• Modell: MD1 Electric Hoist
• Anwendung: Einträgerkrane, Lager, Brücken
• Getriebe: dreistufiger Schraubenrad-Reduzierer, Zahnräder und Wellen aus wärmebehandeltem legiertem Stahl
• Gehäuse: Gussgehäuse und Deckel, dicht montiert
• Seil: GB1102-74 (6 x 37 + 1)
• Motor: asynchroner Konusrotormotor, hohes Drehmoment, keine zusätzliche Bremse, 25% Einschaltdauer
• Isolierung: Klasse B oder F
• Schutzart: IP44 / IP54
• Steuerung: handbetätigter Taster; Seilsteuerung oder kabellose Funkfernbedienung verfügbar
• Sicherheit: Hauptstrom-Notabschaltung; Auf-/Ab-Fahrbegrenzungen
• Geschwindigkeiten: zweistufiges Heben (z.B. 8 / 0,8 m/min); Fahren 20 / 30 m/min
• Spannungsoptionen: 220V / 380V / 440V, 50Hz / 60Hz, 3-phasig
