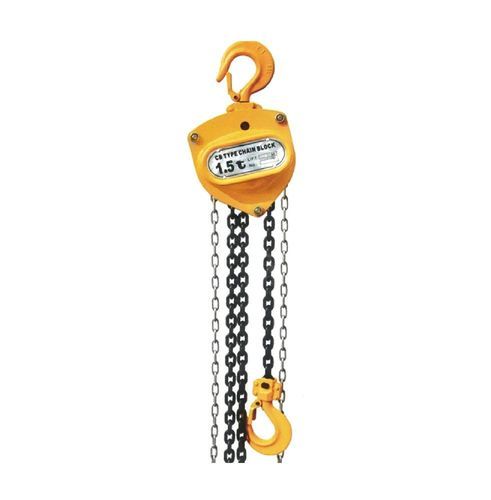

Manueller Kettenzug HSC-CB

Handfür Intensiveinsatzkompakt

Produktübersicht
Der Handkettenzug HSC-CB bietet manuelle Tragfähigkeiten von 0,5 t bis 20 t; spezielle Schwerlastausführungen sind für 30 t und 50 t verfügbar. Ausgestattet mit einer zuverlässigen Bremsenscheibe, einer hochwertigen legierten Lastkette, einer verzinkten Handkette und geschmiedeten, wärmebehandelten Haken für lange Lebensdauer. Die CB-I-Modelle (1T–10T) decken verschiedene Kapazitäten, Hubhöhen und Konfigurationen für industrielle Hebeaufgaben ab.

Einführung

• Arbeitslast: 0,5 t bis 20 t; Schwerlastvarianten: 30 t und 50 t.
• Robustes, kompaktes Design gemäß relevanter internationaler Normen.
• Zuverlässige Bremsenscheibe für sichere Lasthaltung.
• Standard-Lastkette aus hochwertigem legiertem Stahl; Anzahl der Stränge je nach Modell unterschiedlich.
• Verzinkte Handkette für Korrosionsschutz.
• Geschmiedete und wärmebehandelte Haken für hohe Festigkeit und lange Lebensdauer.

Parameter
MODELL | CB-I 1T | CB-I 1.5T | CB-I 2T | CB-I 3T | CB-I 5T | CB-I 10T
KAPAZITÄT (t) | 1 | 1,5 | 2 | 3 | 5 | 10
Hubhöhe (m) | 2,5 | 2,5 | 2,5 | 3 | 3 | 3
Lastkette - Anzahl Stränge | 1 | 1 | 1 | 1 | 2 | 4
Kettendimension | 6×18 | 7,1×21 | 8×24 | 10×30 | 9×27 | 10×30
Zugkraft (kg) | 250 | 265 | 335 | 372 | 360 | 380
N.W / G.W (kg) | 14,5 / 15 | 16,5 / 17 | 19,5 / 20,1 | 32 / 34 | 41,1 / 43,6 | 75,7 / 79,1
Abmessung (mm) A | 149 | 176 | 176 | 231 | 249 | 463
Abmessung (mm) B | 153 | 173 | 173 | 185 | 185 | 185
Abmessung (mm) C | 29 | 35 | 35 | 39 | 49 | 54
Abmessung (mm) D | 41 | 51 | 51 | 49 | 67 | 75
Hmin (mm) | 352 | 385 | 385 | 445 | 615 | 765
Zusätzliches Gewicht pro 1 m Hub (kg) | 0,8 | 1,1 | 1,4 | 2,2 | 3,8 | 8,8

Normen
Herstellung entsprechend relevanter internationaler Normen für Hebezeuge (z. B. einschlägige EN-/ISO-Normen); die endgültige Konformität hängt vom gewählten Modell und der Konfiguration ab.

Eigenschaften / technische Daten

• Großer Arbeitslastbereich von 0,5 t bis 20 t; Schwerlastoptionen 30 t und 50 t.
• Kompaktes, robustes Design für industrielle Anwendungen.
• Zuverlässige Bremsenscheibe für sichere Lastkontrolle.
• Hochwertige legierte Lastkette; Ausführungen mit 1, 2 oder 4 Strängen je nach Modell.
• Verzinkte Handkette für verbesserten Korrosionsschutz.
• Geschmiedete Haken mit professioneller Wärmebehandlung für hohe Zugfestigkeit und lange Lebensdauer.
• Verfügbare Modellreihe: HSC-CB Hand Chain Hoist — CB-I 1T, CB-I 1.5T, CB-I 2T, CB-I 3T, CB-I 5T, CB-I 10T.
• Wesentliche Parameter pro Modell oben zusammengefasst: Kapazität, Hubhöhe, Lastkette, Kettendimension, Zugkraft, Nettogewicht/Bruttogewicht, Abmessungen (A, B, C, D, Hmin) und zusätzliches Gewicht pro Meter Hub.
