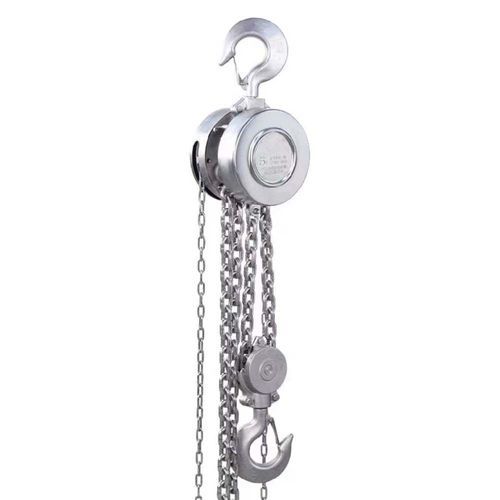

Manueller Kettenzug TOP series

korrosionsbeständigEdelstahlfür Lebensmittelanwendung

Produktbeschreibung
Der Kettenzug aus Edelstahl ist für Hebeaufgaben in sauberen und korrosiven Umgebungen konzipiert, in denen Hygiene und langfristige Korrosionsbeständigkeit erforderlich sind. Hergestellt aus hochwertigem Edelstahl 304 oder 316 eignet er sich für die Lebensmittelverarbeitung, den maritimen Bereich, die Chemie- und Pharmabranche. Der Kettenzug bietet eine gleichmäßige manuelle Bedienung, präzise Lastkontrolle und zuverlässige Leistung unter rauen Bedingungen.

Anwendungen

• Lebensmittelverarbeitung – geeignet für die Handhabung von Zutaten und Geräten ohne Kontaminationsrisiko.
• Marine und Schiffbau – zuverlässiger Betrieb in salziger, feuchter und Offshore-Umgebung.
• Pharmazeutische Produktion – erfüllt Hygieneanforderungen für Hebevorgänge in Reinräumen.
• Chemische Anlagen – widersteht chemischen Einflüssen für sichere Lastenhandhabung.
• Außen- und raue Umgebungen – ausgelegt für den Langzeiteinsatz in feuchten oder extremen Witterungsbedingungen.

Parameter
Modell
TOP-0.5M | TOP-1M | TOP-1.5M | TOP-2M | TOP-3M | TOP-5M
Kapazität (t)
0,5 | 1 | 1,5 | 2 | 3 | 5
Standard-Hubhöhe (m)
3 | 3 | 3 | 3 | 3 | 3
Prüfbelastung (kN)
6.25 | 12.5 | 18.8 | 25 | 37.5 | 62.5
Kettenmaße Lastkette (mm)
6x18 | 7x21 | 9x27 | 7x21 | 9x27 | 10x30
Kettenmaße Handkette (mm)
5x23.3 (alle Modelle)
Eigengewicht (kg)
11 | 13 | 16.5 | 19.5 | 31.5 | 60
Abmessungen (mm) - A | B | C | D | H min
TOP-0.5M: 142 | 131.5 | 26 | 40 | 360
TOP-1M: 172 | 151 | 26 | 40 | 376
TOP-1.5M: 196 | 173 | 29.5 | 45 | 442
TOP-2M: 192 | 151 | 34 | 50 | 425
TOP-3M: 230 | 173 | 39 | 55 | 565
TOP-5M: 365 | 189 | 41 | 65 | 710

Normen
Ausgelegt nach den relevanten Industriestandards für Hebezeuge aus Edelstahl und korrosionsbeständige Komponenten.

Technische Daten

• Modelle: TOP-0.5M, TOP-1M, TOP-1.5M, TOP-2M, TOP-3M, TOP-5M.
• Material: Edelstahl 304 oder 316 für Korrosionsbeständigkeit und Hygiene.
• Kapazitäten: 0,5 t, 1 t, 1,5 t, 2 t, 3 t, 5 t.
• Standard-Hubhöhe: 3 m (Standard für alle aufgeführten Modelle).
• Prüflasten (kN): 6.25 (0,5 t), 12.5 (1 t), 18.8 (1,5 t), 25 (2 t), 37.5 (3 t), 62.5 (5 t).
• Abmessungen Lastkette (mm): 6x18 (0,5 t), 7x21 (1 t & 2 t), 9x27 (1,5 t & 3 t), 10x30 (5 t).
• Abmessungen Handkette (mm): 5x23.3 (alle Modelle).
• Eigengewicht (kg): 11 (0,5 t), 13 (1 t), 16.5 (1,5 t), 19.5 (2 t), 31.5 (3 t), 60 (5 t).
• Abmessungen (mm) - A/B/C/D/H min: TOP-0.5M 142/131.5/26/40/360; TOP-1M 172/151/26/40/376; TOP-1.5M 196/173/29.5/45/442; TOP-2M 192/151/34/50/425; TOP-3M 230/173/39/55/565; TOP-5M 365/189/41/65/710.
• Empfohlene Einsatzgebiete: Lebensmittelverarbeitung, Marine, Pharma, Chemie, Außen-/raue Umgebungen.
