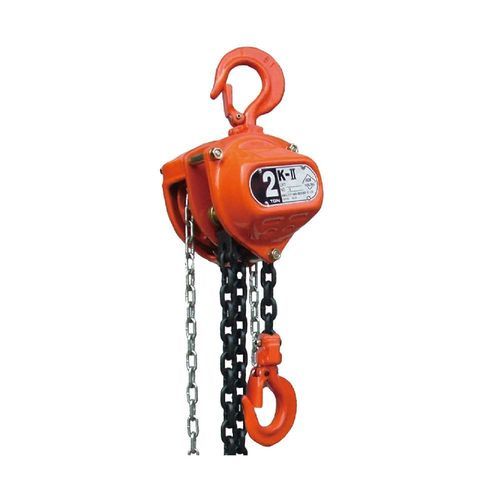

Mechanischer Kettenzug HSZ-KⅡ series

manuellHandfür Intensiveinsatz

Produktübersicht
Der Handkettenzug HSZ-KⅡ ist ein manuelles Hebezeug für die industrielle Materialhandhabung. Er ermöglicht das Heben schwerer Lasten mit reduziertem Kraftaufwand durch eine kompakte mechanische Übersetzung und hochfeste Bauteile. Die Lastkette besteht aus hochwertigem legiertem Stahl und die Standardteile sind verzinkt. Die Haken sind geschmiedet und fachmännisch wärmebehandelt, um hohe Belastbarkeit und lange Lebensdauer zu gewährleisten. Optionale Lastbegrenzungen sind erhältlich. Die Produktpalette reicht von 0,5 t bis 20 t; schwere Ausführungen mit 30 t und 50 t sind ebenfalls verfügbar. Verschiedene Modelle bieten unterschiedliche Nennhubhöhen und Spezifikationen zur Anpassung an verschiedene Anforderungen.

Wichtigste Merkmale

• Optionale Lastbegrenzer verfügbar
• Hebt große Lasten mit geringem manuellem Aufwand
• Lastkette aus hochwertigem legiertem Stahl und verzinkte Standardbeschläge
• Geschmiedeter, wärmebehandelter Haken für hohe Tragfähigkeit und Langlebigkeit
• Tragfähigkeit: 0,5 t bis 20 t (schwere Ausführungen 30 t und 50 t verfügbar)

Technische Daten
MODELL | HZS-KⅡ1/2 | HZS-KⅡ1 | HZS-KⅡ1 1/2 | HZS-KⅡ2 | HZS-KⅡ3 | HZS-KⅡ5 | HZS-KⅡ10
TRAGFÄHIGKEIT (t) | 0,5 | 1 | 1,5 | 2 | 3 | 5 | 10
Standardhub (m) | 2,5 | 2,5 | 2,5 | 3 | 3 | 3 | 3,5
Prüflast (t) | 0,75 | 1,5 | 2,25 | 3 | 4,5 | 7,5 | 12,5
Min. Abstand zwischen Haken (mm) | 285 | 315 | 340 | 380 | 475 | 600 | 700
Zugkraft zum Heben der vollen Last (N) | 25 | 33 | 34 | 34 | 35 | 39 | 41
Anzahl der Tragkettenstränge | 1 | 1 | 1 | 1 | 2 | 2 | 4
Durchmesser der Lastkette (mm) | 6,3 | 6,3 | 7,1 | 8 | 7,1 | 9 | 9
Eigengewicht (kg) | 8,4 | 11 | 13,5 | 21 | 22 | 40 | 77
Bruttogewicht (kg) | 9,4 | 12 | 14,5 | 22 | 23 | 41,5 | 85
Verpackung (L*W*H) (cm) | 26*16*20 | 26*16*20 | 27*18*24 | 28*18*24 | 28*19*26 | 39*22*30 | 48*46*26

Spezifikationen

• Marke: TOPONE CHAIN
• Modellreihe: HSZ-KⅡ
• Tragfähigkeitsbereich: 0,5 t bis 20 t (30 t und 50 t schwerlastige Ausführungen verfügbar)
• Standardhubhöhen: 2,5 m, 3 m, 3,5 m je nach Modell
• Prüflasten variieren je nach Modell (z. B. 0,75 t für 0,5 t bis 12,5 t für 10 t)
• Min. Abstand zwischen Haken: 285 mm bis 700 mm je nach Modell
• Zugkraft zum Heben der vollen Last: 25 N bis 41 N je nach Modell
• Anzahl der Tragkettenstränge: 1, 2 oder 4 je nach Modell
• Lastketten-Durchmesser: 6,3 mm bis 9 mm je nach Modell
• Netto-Gewichtsbereich: 8,4 kg bis 77 kg je nach Modell
• Brutto-Gewichtsbereich: 9,4 kg bis 85 kg je nach Modell
• Verpackungsmaße variieren je nach Modell (siehe Tabelle)
• Schlüsselkomponenten: Lastkette aus hochwertigem legiertem Stahl, verzinkte Beschläge, geschmiedeter und wärmebehandelter Haken
