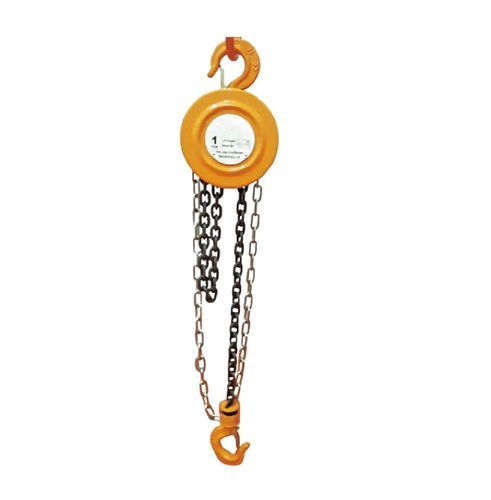

Manueller Kettenzug HSZ series

Handfür Intensiveinsatz1

Produktbeschreibung
Der Handkettenzug HSZ verfügt über ein rund-gourdenförmiges Gehäuse nach chinesischem Vorbild und ermöglicht das Heben schwerer Lasten mit geringem Kraftaufwand des Bedieners. Er ist mit einer Lastkette aus Legierungsstahl und standardmäßigen, verzinkten Bauteilen ausgestattet. Der Hebehaken ist geschmiedet und wärmebehandelt, um eine lange Lebensdauer zu gewährleisten. Tragfähigkeitsbereich: 0,5 t bis 20 t, mit 30 t und 50 t Optionen für schwere Anlagen. Die Modelle HAZ-1/2 bis HAZ-10 sind in verschiedenen Tragfähigkeiten, Hubhöhen und Ausführungen erhältlich.

Einführung

• Rundes "Gourde"-Gehäuse im chinesischen Stil
• Geringer Bedienaufwand zum Heben großer Lasten
• Lastkette aus Legierungsstahl und standardmäßige verzinkte Ausführung
• Haken geschmiedet und wärmebehandelt für lange Lebensdauer
• Tragfähigkeitsbereich von 0,5 t bis 20 t; 30 t und 50 t für schwere Maschinen verfügbar

Parameter
MODEL | HAZ-1/2 | HAZ-1 | HAZ-1 1/2 | HAZ-2 | HAZ-3 | HAZ-5 | HAZ-10
CAPACITY(t) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10
Standard lift(m) | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3.5
Test load(t) | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5
Min.distance between hooks(mm) | 240 | 275 | 340 | 380 | 475 | 600 | 700
Chainpull to lift full load(n) | 25 | 33 | 34 | 34 | 35 | 39 | 41
No. of load chain fall lines(mm) | 1 | 1 | 1 | 2 | 2 | 2 | 4
Diameter of load chain(mm) | 6 | 6 | 8 | 6 | 8 | 10 | 10
Net weight(kg) | 8.4 | 11 | 13.5 | 21 | 22 | 40 | 77
Gross weight(kg) | 9.4 | 12 | 14.5 | 22 | 23 | 41.5 | 85
Packing(L*W*H)(cm) | 28*21*17 | 30*24*18 | 34*29*20 | 35*25*19 | 38*30*20 | 45*35*24 | 62*50*28

Merkmale / Technische Spezifikationen

• Modellserien: HAZ-1/2, HAZ-1, HAZ-1 1/2, HAZ-2, HAZ-3, HAZ-5, HAZ-10
• Tragfähigkeitsbereich: 0,5 t bis 10 t in der Tabelle (ebenfalls bis 20 t erhältlich; 30 t und 50 t für schwere Anlagen)
• Standardhub: 2,5 m–3,5 m je nach Modell
• Material der Lastkette: Legierungsstahl
• Oberfläche: standardmäßig galvanisiert
• Haken: geschmiedet und wärmebehandelt für lange Lebensdauer
• Kettendurchmesser: 6 mm, 8 mm oder 10 mm je nach Modell
• Beispiel Nettogewichte: 8.4 kg bis 77 kg modellabhängig
• Verpackungsmaße nach Modell (L*W*H in cm)
