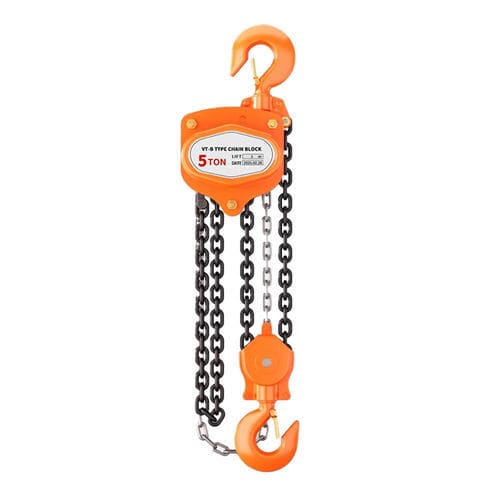

Mechanisch betätigter Kettenzug TOPONE-D series

manuellStikken1

Produktname
Der Handkettenzug ist ein mechanisches Hebezeug für industrielle, bau- und lagertechnische Einsätze. Entwickelt für zuverlässiges Heben und Senken von Lasten ohne Stromversorgung, deckt die TOPONE‑D Baureihe Tragfähigkeiten von 0,5 bis 30 t ab und bietet Standard-Hubhöhen von 3 m oder 6 m.

Einführung

• Verstärkte Zahnradschutzhaube schützt interne Komponenten vor äußeren Einflüssen.
• Gesamtlagerbauweise verbessert Leistung und Lebensdauer.
• Niedriglegierte Stahlblechkonstruktion für erhöhte Sicherheit und Langlebigkeit.
• Lastkette Grade 80 mit hoher Festigkeit, großem Sicherheitsfaktor und langer Lebensdauer.
• Offenes Hakenrechen-Design verhindert Eindringen von Fremdkörpern und Klemmen von Kette/Rolle.
• Gleichmäßige Drehung, effiziente Bedienung und geringerer Kraftaufwand beim Heben.

Parameter
TYPE | TOPONE-D1/2 | TOPONE-D1 | TOPONE-D2 | TOPONE-D3 | TOPONE-D5 | TOPONE-D10 | TOPONE-D15 | TOPONE-D20 | TOPONE-D30
Kapazität (T) | 0,5 | 1 | 2 | 3 | 5 | 10 | 15 | 20 | 30
Standardhub (M) | 3/6 | 3 | 3 | 3 | 3 | 3 | 6 | 6 | 6
Prüflast (T) | 0,75 | 1,5 | 3 | 4,5 | 7,5 | 15 | 22,5 | 30 | 45
Zum Heben der Nennlast erforderliche Kraft (N) | 240 | 250 | 335 | 343 | 380 | 380 | 385 | 400x2 | 400x2
Anzahl der Kettenstränge | 1 | 1 | 1 | 2 | 2 | 4 | 8 | 8 | 8
Lastkettendurchmesser (mm) | 5x15 | 6x18 | 8x24 | 7x21 | 10x30 | 10x30 | 10x30 | 10x30 | 10x30
Abmessungen (mm) - a | 148 | 172 | 210 | 230 | 280 | 385 | 405 | 640 | 705
Abmessungen (mm) - b | 132 | 151 | 175 | 177 | 189 | 189 | 242 | 200 | 454
Abmessungen (mm) - c | 23 | 26 | 34 | 39 | 41 | 50 | 80 | 80 | 80
Abmessungen (mm) - d | 35 | 40 | 50 | 55 | 65 | 85 | 110 | 110 | 110
h min (mm) | 345 | 376 | 470 | 565 | 630 | 780 | 920 | 980 | 1280
Eigengewicht (Kg) | 9.3/14 | 12.2 | 19.5 | 27 | 41 | 78 | 160 | 217 | 433
Zusätzliches Gewicht pro Meter Mehrhub (Kg) | 1.4 | 1.6 | 2.2 | 3 | 5.2 | 9.5 | 14.2 | 19 | 27.7

Merkmale / Technische Spezifikationen

• Marke: TOPONE
• Modellserie: TOPONE‑D series
• Kapazitätsbereich: 0,5 T bis 30 T je nach Modellvariante
• Standardhuboptionen: typischerweise 3 m (einige Modelle 6 m oder 3/6 m)
• Prüflast: von 0,75 T bis 45 T je nach Modell
• Zum Heben der Nennlast erforderliche Kraft: Werte je Modell angegeben (einige schwere Modelle zeigen doppelte Werte wie 400x2)
• Anzahl der Kettenstränge: 1 bis 8 je nach Kapazität
• Lastkette: Grade 80 hochfeste Lastkette (Durchmesser je Modell: z. B. 5x15 mm bis 10x30 mm)
• Konstruktionsmaterialien: niedriglegierte Stahlbleche, Gesamtlagerbauweise, verstärkte Zahnradschutzhaube
• Wesentliche Abmessungen (a, b, c, d, h min) und Eigengewichte pro Modellvariante
• Zusätzliches Gewicht pro Meter Mehrhub angegeben pro Modell (Kg/m)
