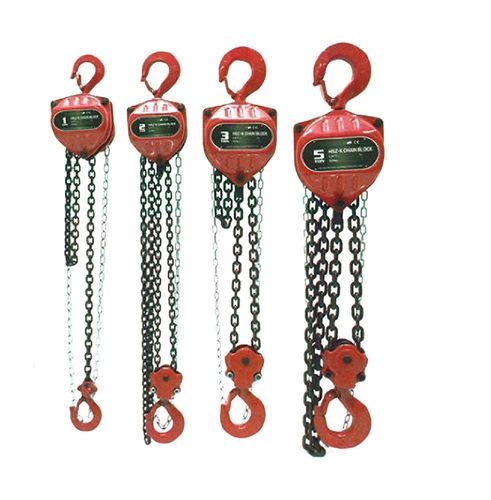

Manueller Kettenzug HSZ-K

Handkompakt1

Übersicht Der Handkettenzug HSZ-K ist in Modellen mit Tragfähigkeiten von 0,5 t bis 20 t erhältlich. Kompaktes Design, das internationalen Normen entspricht. Ausgestattet mit Bremsscheibe, tragender Kette aus legiertem Stahl und verzinkter Handkette. Die Haken sind fallgeschmiedet und wärmebehandelt für hohe Tragfähigkeit und lange Lebensdauer.

Einführung

• Belastungsbereich: 0,5 t bis 20 t
• Kompaktes Design, konform zu relevanten internationalen Normen
• Bremsscheibe, tragende Kette aus legiertem Stahl und verzinkte Handkette
• Fallgeschmiedete, wärmebehandelte Haken für hohe Tragfähigkeit und lange Lebensdauer

Parameter MODEL | HSZ-K1/2 | HSZ-K1 | HSZ-K1 1/2 | HSZ-K2 | HSZ-K3 | HSZ-K5 | HSZ-K10
TRAGFÄHIGKEIT(t) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10
Standardhub(m) | 2.5 | 2.6 | 2.5 | 3 | 3 | 3 | 3.5
Prüflast(t) | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5
Mindestabstand zwischen Haken(mm) | 225 | 306 | 368 | 444 | 486 | 616 | 700
Kettenzug zum Heben der Volllast(N) | 221 | 304 | 343 | 314 | 343 | 383 | 392
Anzahl Zugstränge der Lastkette | 1 | 1 | 1 | 2 | 2 | 2 | 4
Durchmesser der Lastkette(mm) | 6 | 6 | 8 | 6 | 8 | 10 | 10
Eigengewicht(kg) | 8.4 | 11 | 13.5 | 21 | 22 | 40 | 77
Bruttogewicht(kg) | 9.4 | 12 | 14.5 | 22 | 23 | 41.5 | 85
Verpackung(L*W*H)(cm) | 28*21*17 | 30*24*18 | 34*29*20 | 35*25*19 | 38*30*20 | 45*35*24 | 70*45*75

Technische Daten

• Serie / Modell: HSZ-K (Beispiele: HSZ-K1/2, HSZ-K1, HSZ-K1 1/2, HSZ-K2, HSZ-K3, HSZ-K5, HSZ-K10)
• Belastungsbereich: 0,5 t bis 20 t
• Standardhub: 2,5 m bis 3,5 m je nach Modell
• Prüflast: 0,75 t bis 12,5 t je nach Modell
• Mindestabstand zwischen Haken: 225 mm bis 700 mm je nach Modell
• Kettenzug zum Heben der Volllast: 221 N bis 392 N je nach Modell
• Anzahl der Zugstränge: 1, 2 oder 4 je nach Modell
• Durchmesser der Lastkette: 6 mm, 8 mm oder 10 mm je nach Modell
• Standardkomponenten: Bremsscheibe, Lastkette aus legiertem Stahl, verzinkte Handkette, fallgeschmiedete und wärmebehandelte Haken
• Eigengewicht pro Modell: 8.4 kg bis 77 kg
• Bruttogewicht pro Modell: 9.4 kg bis 85 kg
• Verpackungsmaße: variieren je nach Modell (siehe oben)
