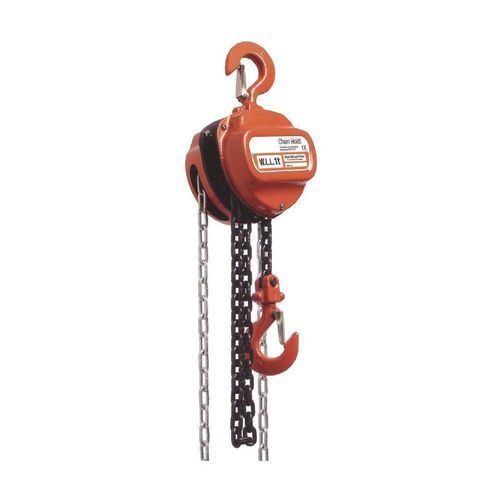

Manueller Kettenzug HSZ-C series

Handfür Intensiveinsatz1

Produktübersicht
Der Handkettenzug HSZ-C ist ein manuelles Hebezeug für den industriellen Einsatz. Er ermöglicht das Heben schwerer Lasten bei geringem Kraftaufwand. Der Kettenzug ist mit einer legierten, hochwertigen Lastkette und einem standardmäßig verzinkten Kettenbehälter ausgestattet. Die Haken sind durch Fall-/Schmiedeverfahren gefertigt und wärmebehandelt, um hohe Tragfähigkeit und lange Lebensdauer zu gewährleisten. Verfügbare Tragfähigkeiten reichen standardmäßig von 0,5 t bis 10 t; Schwerlastvarianten sind bis 30 t und 50 t erhältlich. Zusätzliche Lastbegrenzer sind optional erhältlich.

Einführung

• Optionale zusätzliche Lastbegrenzer.
• Ermöglicht das Heben großer Lasten mit geringem Kraftaufwand.
• Legierte, hochwertige Lastkette und standardmäßiger verzinkter Kettenbehälter.
• Haken sind geschmiedet und wärmebehandelt für hohe Festigkeit und lange Lebensdauer.
• Tragfähigkeitsbereich: 0,5 t bis 10 t (Tabelle); Schwerlastzüge in 30 t und 50 t verfügbar.

Parameter
MODEL, HSZ-C1/2, HSZ-CL1, HSZ-C1 1/2, HSZ-C2, HSZ-C3, HSZ-C5, HSZ-C10
CAPACITY(t), 0.5, 1, 1.5, 2, 3, 5, 10
Standard lift(m), 2.5, 2.5, 2.5, 3, 3, 3, 3.5
Test load(t), 0.75, 1.5, 2.25, 3, 4.5, 7.5, 15
Min.distance between hooks(mm), 285, 315, 340, 380, 475, 600, 700
Chainpull to lift full load(n), 25, 33, 34, 34, 35, 39, 41
No. of load chain (mm), 1, 1, 1, 2, 2, 2, 4
Diameter of load chain(mm), 6, 6, 8, 8, 8, 10, 10
Net weight(kg), 8, 10, 11, 14, 22, 36, 68
Gross weight(kg), 9.4, 11.5, 12, 17, 26, 43, 82
Packing(L*W*H)(cm), 28*21*17, 30*24*18, 34*29*20, 35*25*19, 38*30*20, 45*35*24, 70*46*75

Normen
Keine spezifischen Normen angegeben.

Eigenschaften / technische Daten

• Modell / Serie: HSZ-C
• Tragfähigkeitsbereich: 0,5 t bis 10 t (Tabelle); Schwerlastzüge in 30 t und 50 t verfügbar
• Standardhub: 2,5 m–3,5 m je nach Modell
• Prüflast: 0,75 t–15 t je nach Modell
• Mindestabstand zwischen den Haken: 285 mm–700 mm je nach Modell
• Kettenzug zum Heben der vollen Last: 25–41 N je nach Modell
• Anzahl der Lastketten: 1–4 je nach Modell
• Durchmesser der Lastkette: 6 mm–10 mm je nach Modell
• Nettogewicht: 8 kg–68 kg je nach Modell
• Bruttogewicht: 9,4 kg–82 kg je nach Modell
• Verpackungsmaße variieren je nach Modell (Beispiele in der Tabelle)
• Materialien / Behandlungen: legierte, hochwertige Lastkette, standardmäßig verzinkter Kettenbehälter; Haken geschmiedet und wärmebehandelt für hohe Festigkeit und lange Lebensdauer
• Optionale Zubehörteile: zusätzliche Lastbegrenzer
