Elektro-Haftmagnet WL1253

linearVerriegelungwartungsfrei

Produktübersicht

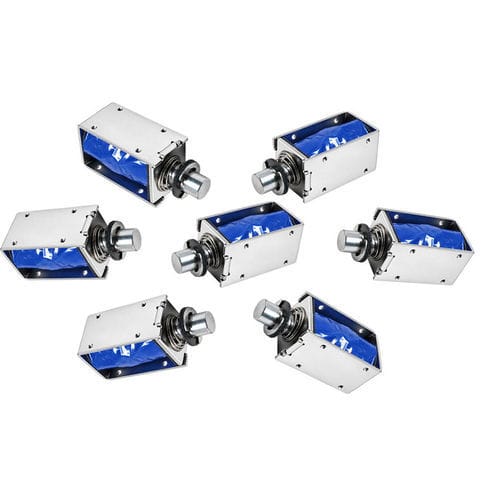

Der WL1253 ist ein großer Push-Pull-Solenoid, entwickelt zur Umwandlung elektrischer Energie in eine kraftvolle lineare Bewegung für industrielle Automatisierung, Maschinen, Schlösser und Bewegungssteuerungssysteme. Er kombiniert eine Spule, einen präzisionsgefertigten ferromagnetischen Kolben, ein robustes Metallgehäuse und einen optimierten magnetischen Kreis, um stabile Schub- und Zugfunktionen mit wiederholbarer Leistung und langer Lebensdauer zu liefern.

Funktionsweise
Wird die Spule mit Gleichspannung versorgt, erzeugt das Magnetfeld eine Bewegung des inneren Kolbens. Abhängig von Polung der Spule, Geometrie des magnetischen Kreises und mechanischer Anordnung kann der Kolben sowohl Zug- als auch Schubbewegungen erzeugen. Die Rückstellung erfolgt über eine eingebaute Rückholfeder oder einen externen Mechanismus, wenn der Strom abgeschaltet oder umgekehrt wird.

Hauptmerkmale

• Zweirichtungsbetrieb (Push und Pull) mit hoher Ausgabekraft
• Robustes Metallgehäuse und präziser Kolben für konstante Leistung
• Optimiertes elektromagnetisches Design für effiziente Energiewandlung
• Anpassbare Spannung, Hub, Kraft und Befestigungsoptionen
• Konfigurierbar für Dauer- oder Wechselbetrieb je nach Modell
• Schnelle Ansprechzeit, geringer Wartungsaufwand und gute Wiederholgenauigkeit

Industrielle Anwendungen

• Automatisierungsausrüstung: Spann-, Positionier- und Freigabevorgänge
• Industriemaschinen: Spannvorrichtungssteuerung, Werkzeugwechseleinrichtungen und schwere Anlagen
• Sicherheits- und Zugangskontrolle: elektrische Schlösser und Türmechanismen
• Medizingeräte: verstellbare Mechaniken und Positioniersysteme
• Verkaufsautomaten, Prüfeinrichtungen, Schaltschränke und kundenspezifische Automatisierungssysteme

Konstruktions- und Auswahlhinweise

• Die ausgegebene Kraft hängt von Spulenposition, Strom, magnetischem Schaltungsdesign, Luftspalt, Kolbendurchmesser und Hublänge ab
• Schub- und Zugkräfte unterscheiden sich; prüfen Sie die Kraft-gegen-Hub-Kurve an der erforderlichen Arbeitsposition
• Berücksichtigen Sie Einschaltdauer und Wärmeableitung: höherer Dauerbetrieb erfordert Spulendesigns mit verbesserter Kühlung
• Wenden Sie Sicherheitsfaktoren an: typischerweise 1,2–1,5 für leichte Beanspruchung, 1,5–2 für Industrieeinsatz, 2–3 bei starken Vibrationen/Schlägen
• Prüfen Sie den Betriebstemperaturbereich und den erforderlichen Umweltschutz für die Anwendung

Kraftberechnungsleitfaden (Zusammenfassung)

• Ermitteln Sie die Gesamtlast (Schwerkraft, Reibung, Federkräfte) und wenden Sie einen Sicherheitsfaktor an
• Berücksichtigen Sie Reibung, Federvorspannung und zusätzliche Widerstandskräfte in der Lastberechnung
• Beachten Sie die Kraftvariation entlang des Hubs: die maximale Kraft tritt typischerweise in Endlage auf und nimmt bei größerem Luftspalt ab
• Wählen Sie einen Solenoid, dessen Kraft bei der erforderlichen Hubposition die berechnete erforderliche Kraft übersteigt

Vorteile & Einschränkungen

• Vorteile: kompakter Kraftaktuator, bidirektionaler Betrieb, schnelle Reaktion, anpassbar und geringerer Wartungsaufwand im Vergleich zu hydraulischen/pneumatischen Lösungen
• Einschränkungen: Hochkraftvarianten können mehr Leistung verbrauchen und Wärme erzeugen; der Hub ist in der Regel kürzer als bei Pneumatikzylindern; richtige Abstimmung von Einschaltdauer und Last ist erforderlich, um Überhitzung oder reduzierte Lebensdauer zu vermeiden

Technische Daten

• Brand: Weilong Technology
• Model Number: WL1253
• Nennspannung (V): DC6-60V
• Nennleistung (W): 10-100 W
• Arbeitsart: Push and Pull
• Haltekraft (N): 1 N bis 10 N
• Hub (mm): 2-10 mm oder kundenspezifisch
• Betriebsart: Dauerbetrieb oder 100-80%
• Lebenserwartung: 200.000 Zyklen
• Zertifizierung: CE, RoHS, ISO9001
• Material: hochwertiges Magnetmaterial
• Anschlusslitzenlänge (mm): 200 mm
• Montageart: Schraube
• Maßtoleranz: ±0,1 mm
• Wasserfest: Keine
• Isolationsklasse: B
• Hi-Pot-Test: AC 600V 50/60Hz 2s
• Haltekraft bei Nichtanregung: 0
• Betriebstemperatur: -10°C bis 100°C
• Einschaltdauer: 1-100%
• Gewindetiefe (mm): /
• Zahlungsbedingungen: TT oder Sicht-Akkreditiv
• Musterbestellung: Ja
• Gewährleistung: 1 Jahr
• MOQ: 1000 Stk
• Lieferkapazität: 5000 Stk pro Woche
• Lieferzeit: 30 Tage
• Verladehafen: Shenzhen
