Elektro-Haftmagnet WL4020

linearVerriegelungzum Sortieren

Produktübersicht

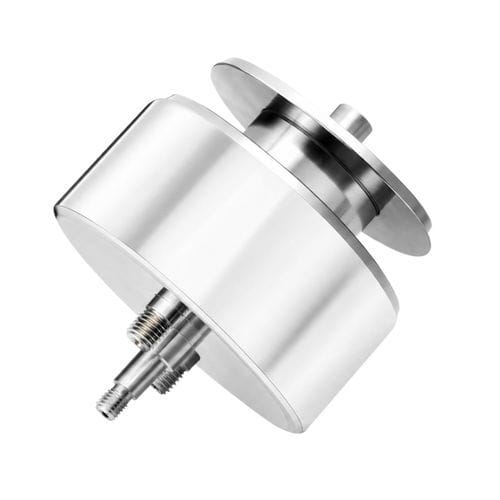

Der WL4020 ist ein rohrförmiger Push‑Pull‑Solenoid (elektromechanischer Linearantrieb) für schnelle, wiederholbare Schub‑ und Zugbewegungen in industriellen Anwendungen. Typischer Aufbau: Kupferspule, Stahlkolben, Rückstellfeder und verzinktes Gehäuse aus Kohlenstoffstahl. (Hinweis: Seitenreferenz WL4020; Datenblatt-Eintrag WL4042.)

Hauptmerkmale

• Kompakte Rohrbauform zur Integration in beengte Einbauten
• Schnelle Ansprechzeiten (Millisekundenbereich) und wiederholbare lineare Hubbewegung
• Stabile Push/Pull-Ausgangskraft bei kurzen Hüben
• Verfügbar für DC 12 V und 24 V (weitere Spannungen anpassbar) und verschiedene Hublängen
• Geringer Wartungsaufwand und energieeffizientes Spulendesign
• Anpassbare Montagearten, Anschlusslängen und Einschaltdauer

Funktionsweise
Beim Anlegen von Gleichspannung erzeugt der Strom in der Spulenwicklung ein Magnetfeld, das den Stahlkolben anzieht oder abstößt und so lineare Schub‑ oder Zugbewegungen erzeugt. Beim Abschalten bringt die Rückstellfeder den Kolben zurück. Die erzeugte Kraft hängt von Spannung/Strom, Hub, Kolbenmaterial und magnetischer Schaltung ab.

Anwendungen

• Industrielle Automatisierung: Auswurf, Verriegelung, Schaltung, Sortierung und Fördererschnittstellen
• Verkaufsautomaten, intelligente Schließfächer und elektronische Verriegelungen
• Kompakte Linearantriebe in medizinischen Geräten
• Haushaltsgeräte, Verpackungs‑ und Textilmaschinen
• Automotive‑Anwendungen für Verriegelungen und Steuerungen
• Hochgeschwindigkeitsmechanik in Robotik und Sortiersystemen

Vorteile & Nachteile

• Vorteile: kleine Baugröße, schnelle Ansprache, vorhersehbare Reproduzierbarkeit, anpassbare elektrische/mechanische Parameter
• Nachteile: Spulen‑Erwärmung bei hohen Einschaltdauern (Lebensdauerreduktion möglich); Kraftrückgang bei größerem Hub; geringere Spitzenkräfte gegenüber pneumatischen/hydraulischen Systemen

Fehlerbehebung (Kurzfassung)

• Geringe Kraft: Versorgungsspannung, Spulenwiderstand und zu großer Hub prüfen; magnetische Störeinflüsse kontrollieren
• Überhitzung: Einschaltdauer reduzieren, richtige Spannung prüfen und Belüftung verbessern
• Festhängen/langsame Bewegung: Verschmutzung, Korrosion, Schmierung oder verbogene/verschlissene Teile inspizieren
• Elektrische Fehler: Spulenwiderstand messen, um Unterbrechungen oder Kurzschlüsse zu erkennen; Leitungen prüfen

Technische Daten & Hinweise (aus dem Datenblatt)

• Marke: Weilong Technology
• Artikelnummer (Datenblatt): WL4042
• Seitenreferenz: WL4020
• Nennspannung: DC 12 V oder 24 V
• Nennleistung: 20–30 W
• Typ: Rohrförmiger Push‑Pull Solenoid
• Haltekraft: ~10–20 N (≈1.8 kg angegeben)
• Hub: 5–10 mm
• Rücksetzzeit: ~30 ms
• Lebensdauer: ~100.000 Zyklen
• Isolationsklasse: F; Hi‑Pot: AC 600 V 50/60 Hz 2 s
• Betriebstemperatur: -10 °C bis 100 °C
• Typischer Duty: 10%–30% (Konstruktion 1%–100%)
• Gehäusematerial: Kohlenstoffstahl, verzinkt
• Anschlusslänge: 200 mm; Maßtoleranz: ±0,1 mm
• Zertifizierungen: CE, RoHS, ISO9001; Garantie 1 Jahr; MOQ 1000 Stk.; Kapazität 5000 Stk./Woche; Lieferzeit ~30 Tage; Verladehafen: Shenzhen

Merkmale / Technische Spezifikationen

• Modell: WL4020 (Seite) / WL4042 (Datenblatt)
• Betriebsspannung: 12 V DC oder 24 V DC (kundenspezifische Optionen)
• Leistung: 20–30 W
• Typ: Rohrförmig, Push‑Pull
• Haltekraft: ca. 10–20 N (Referenzwert 1.8 kg)
• Hubbereich: 5 mm, 10 mm
• Antwort-/Resetzeit: ~30 ms
• Lebensdauer geschätzt: ~100.000 Zyklen
• Gehäusematerial: Kohlenstoffstahl, verzinkt
• Anschlusslänge: 200 mm; Toleranz: ±0,1 mm
• Betriebstemperatur: -10 °C bis 100 °C; Isolationsklasse F
• Duty Cycle: ausgelegt 1%–100%; typische Nutzung 10%–30%
