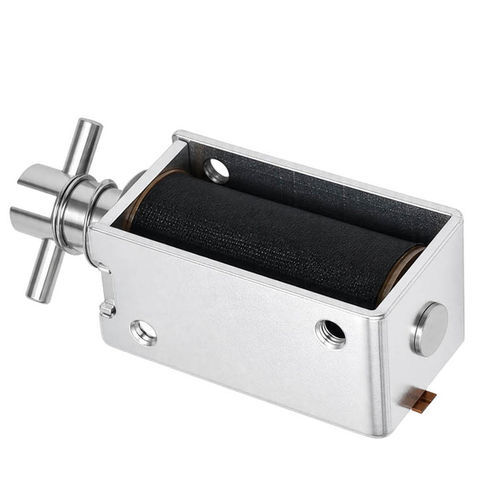

Hubmagnet WL0729

wartungsfreikompaktDC

Übersicht
Kompakter linearer Push-Pull-Solenoid-Aktuator, entwickelt für kontrollierte bidirektionale Linearbewegungen in der Industrieautomation und elektromechanischen Systemen. Beim Anlegen von Spannung an die Spule erzeugt diese ein Magnetfeld, das den Kolben axial bewegt und Schub- oder Zugkräfte liefert.

Hauptvorteile

• Direkte Linearbewegung für schnelle, wiederholbare Abläufe
• Kompakte Bauform für den Einbau in beengten Platzverhältnissen
• Verschiedene Spannungs-, Hub- und Befestigungsoptionen zur Anpassung an die Anwendung
• Wartungsarme Konstruktion, geeignet für hochzyklische Einsätze bei korrekter Spezifikation

Funktionsweise
Der Aktuator besteht aus einer Spule um einen beweglichen Eisenkolben. Bei Stromfluss erzeugt die Spule ein elektromagnetisches Feld, das den Kolben anzieht oder abstößt und so die lineare Bewegung bewirkt. Typische Abfolge:

• Strom versorgt die Spule
• Magnetfeld wird erzeugt
• Kolben bewegt sich axial (drückt oder zieht)
• Mechanischer Ausgang betätigt Ventil, Schloss oder Schalter
• Rückstellmechanismus (meist Feder) oder Abschalten der Spannung bringt den Kolben zurück

Hauptmerkmale

• Push-Pull-Betrieb mit wählbaren Hüben (1–7 mm)
• Breiter Eingangsspannungsbereich (DC 3–48V) und Leistungsvarianten (10–20 W)
• Gehäuse aus Kohlenstoffstahl mit verzinkter Beschichtung für mechanischen Schutz
• Optionale Ausführungen: Rückzugsfeder, Hochzyklus-Varianten, Geräuschreduzierung und verstellbare Montage
• Isolationsklasse F und Hi-Pot-Test (AC 600V 2s)

Anwendungen

• Fabrikautomation: Klemmen, Zuführungen, Positionierung und schnelle Schaltvorgänge
• Automobil: Schlösser, Kraftstoff-Vorrichtungen, Sicherheitsverriegelungen
• Medizintechnik: Pumpen, Diagnostikgeräte, Verstellmechanismen
• Sicherheits- und Zugangssysteme: elektronische Schlösser, automatische Türen
• Sonstiges: Verkaufsautomaten, Robotik, HLK, landwirtschaftliche Geräte und Laborausrüstung

Produktdatenblatt (Zusammenfassung)

• Brand: Weilong Technology
• Model Number: WL0729
• Rated Voltage (V): DC 3–48V
• Rated Power (W): 10–20 W
• Work Model: PUSH-PULL Type
• Holding Force (N): 1–6 N
• Stroke (mm): 1–7 mm
• Reset Time (s): 1 s
• Service Life: 300,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Carbon steel housing with zinc plated coating
• Lead Wire Length (mm): 200
• Install Style: Adjustable screw
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None
• Insulation Class: F (155°C)
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0 N
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Payment Term: TT or LC at sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 days
• Port of Loading: Shenzhen

Fehlerbehebung / Wartung

• Aktuator bewegt sich nicht: Versorgungsspannung, Verkabelung und Spulenwiderstand prüfen; Spule bei Beschädigung ersetzen
• Schwache Kraft: richtige Spannung prüfen, Aktuatortyp und mechanische Last überprüfen
• Überhitzung: Betriebszyklus und Spannung bestätigen; Kühlung bereitstellen oder Hochzyklus-Modell wählen
• Langsame/ungleichmäßige Bewegung: Reibung, gebrochene Federn oder unzureichenden Strom prüfen
• Geräusche: Befestigung, Ausrichtung und mechanische Stöße kontrollieren
• Lebensdauerverkürzung: vor Überlast, Verschmutzung schützen und korrekte Installation sicherstellen
