Elektromagnet für Selbsthaltung WL1037

VerriegelungHaftPush-Pull

Produktübersicht

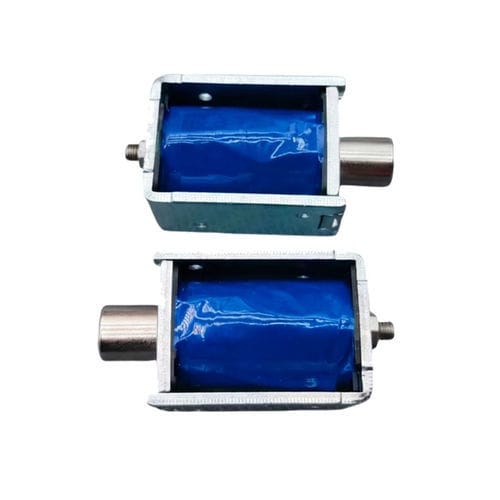

Das rastende Gleichstrom-Solenoid WL1037 ist ein bistabiler elektromagnetischer Antrieb, der interne Permanentmagnete nutzt, um den Kolben ohne dauerhafte Stromzufuhr zu halten. Es wechselt per kurzer Gleichstromimpulse zwischen zwei stabilen Zuständen (ausgefahren/ eingefahren) und verbraucht Energie nur während der Übergänge.

Hauptmerkmale

• Bistabile (latching) Funktion: Position wird ohne Haltestrom gehalten.
• Impulsansteuerung: Aktivierung durch kurze Pulse (Millisekunden).
• Kein kontinuierlicher Strom im verriegelten Zustand.
• Push-Pull Arbeitsmodell mit kompakter Bauform.
• Verfügbare Spannungen: 3 V, 5 V, 12 V, 24 V, 48 V DC (WL1037 Nennspannung 24 V).
• Hubtypisch 2–15 mm; WL1037 Standard 10 mm (kundenspezifisch möglich).
• Haltekraft und Betrieb abhängig vom Modell; Beispiel WL1037: 2,6 N Haltekraft.
• Montageoptionen: Schraube, Halterung oder kundenspezifische Befestigung; Gehäuse: offen/tubular/geschlossen (IP-Optionen).

Produktdaten (wichtigste Felder)

• Brand: Weilong Technology
• Modell: WL1037
• Nennspannung: DC 24,0 V
• Nennleistung: 12,3 W
• Arbeitsmodell: Push-Pull
• Haltekraft: 2,6 N
• Hub: 10 mm (kundenspezifisch)
• Reset-Zeit: 0,2 s
• Lebensdauer: 500.000 Zyklen
• Material: superior magnet iron
• Anschlusslitzenlänge: 200 mm
• Installationsstil: Schraubbefestigung
• Isolationsklasse: B
• Betriebstemperatur: -10°C bis 100°C
• Betriebszyklus: Impulsbetrieb empfohlen (typisch 1–10 %)
• Zertifizierungen: CE, RoHS, ISO9001
• Garantie: 1 Jahr
• MOQ: 1000 Stk.
• Lieferkapazität: 5000 Stk./Woche
• Lieferzeit: 30 Tage (Shenzhen)

Mechanismus
Das WL1037 kombiniert das von der Spule erzeugte Magnetfeld mit einem Permanentmagneten. Ein kurzer DC-Impuls überwindet den Magneten und bewegt den Kolben; einmal positioniert schließt der Permanentmagnet den magnetischen Flussweg und hält den Kolben ohne Spulenstrom. Polungsumkehr (Einzelspule) oder das Ansteuern der Gegenwicklung (Zweifachspule) löst die Verriegelung. Übergangszeiten liegen typischerweise im Millisekundenbereich.

Push-Pull vs Latching (konzeptionelle Unterschiede)

• Push-Pull: erfordert Dauerstrom zum Halten der Position; höhere konstante Wärmeentwicklung.
• Latching DC: verwendet kurze Pulse und Permanentmagnet zur Positionshaltung ohne Dauerstrom; erfordert bipolare Steuerung bei Einzelspulen-Ausführung oder separate Ansteuerung bei Doppelspulen.

Betrieb und Wärmeverhalten
Impuls 1 setzt (latch); Impuls 2 oder Polungsumkehr setzt zurück (unlatch). Kurze Impulse reduzieren die Wärmeentwicklung. Dauerhafte Erregung erhöht thermische Belastung und kann die Lebensdauer verkürzen; empfohlenen Impulsdauern und Einschaltraten folgen.

Typische Anwendungen

• Smart Locks, elektronische Fallelemente, Schrankverriegelungen
• Batteriebetriebene Geräte (Smart Meter, Fernventile)
• Verkaufs- und Fahrkartenautomaten
• Batterietrennschalter, Pack-Kontaktoren, elektrische Feststellbremsen
• Tragbare medizinische Geräte mit reduziertem Standby-Verbrauch
• Industrielle Automatisierung: Klappen, Abweiser, Pilotventile
• Landwirtschaftliche und solarbetriebene Geräte (Tore, Timer)

Vorteile und Nachteile

• Vorteile: kaum Haltestrom im verriegelten Zustand, geringe Leerlaufwärme, Positionshaltung bei Stromausfall, kompakte Bauform.
• Nachteile: benötigt bipolare Pulskontrolle (oder Doppelspule), nicht automatisch fail-safe ohne zusätzliche Mechanik, empfindlich gegenüber Pulsenergie und -dauer, ggf. Bedarf an Positionssensorik.

Fehlerbehebung (Kurzfassung)

• Sicherheit: Vor Inspektion stromlos schalten und sichtbare Schäden oder Fremdkörper prüfen.
• Elektrisch: Versorgungsspannung, Impulsamplitude und -dauer prüfen, Spulenwiderstand messen, Sicherungen und Verkabelung kontrollieren.
• Steuerung: korrekte Polung, Puls-Timing und Treiberfähigkeit (H-Bridge oder Doppelspulen-Treiber) sicherstellen.
• Mechanisch: Kolbenbohrung reinigen, Grate entfernen, bei Bedarf trockene Schmierung anwenden, auf Verklemmen prüfen.
• Latching-spezifisch: Magnetstärke, Luftspalt und Set/Reset-Pulsenergie prüfen.

Auswahl- und Bestellhinweise

• Spezifizieren Sie Hub und Haltekraft für die reale Last; konsultieren Sie Kraft-gegen-Hub-Daten.
• Wählen Sie die Spulenspannung entsprechend der Energiequelle und stellen Sie sicher, dass die Quelle den Impulsstrom liefern kann (z. B. 1,5 A bei 12 V für ~80 ms).
• Entscheiden Sie sich für Einzel- oder Doppelspule je nach verfügbarem Treiber.
• Berücksichtigen Sie Umgebungsbedingungen (Temperatur, IP-Schutz, Korrosionsbeständigkeit) bei der Gehäusewahl.
• Fügen Sie Positionssensorik (Endschalter oder Hall-Sensor) hinzu, wenn die Steuerung den verriegelten Zustand nach Ausfall bestätigen muss.
• Überprüfen Sie Einbauabmessungen und Toleranzen vor der Integration.
• Für Bestellungen: Kontaktieren Sie Weilong Technology für Lieferzeiten, Muster, MOQ und Zertifikate.
