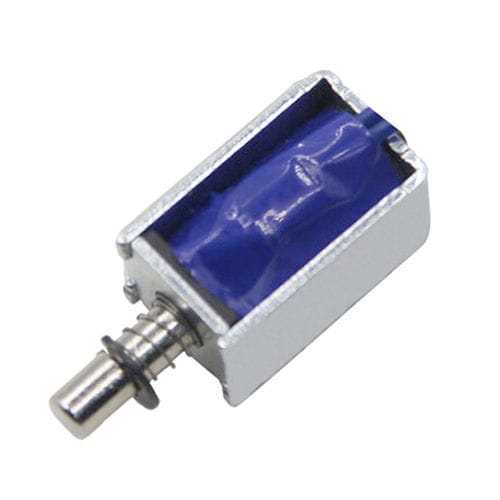

Hubmagnet WL0420

Verriegelungkompaktopen frame

Produktübersicht
Der Magnetaktuator (push-pull) WL0420 ist ein elektromagnetischer Linearantrieb für kompakte Einbausituationen. Bei DC-Betrieb liefert er bidirektionale lineare Bewegung (Push und Pull) mit konfigurierbarer Hublänge, Befestigungsart und Einschaltdauer für industrielle Anwendungen und OEM-Integration.

Eigenschaften

• Kompaktes Gehäuse für platzbegrenzte Montage
• Schnelle Reaktionszeit und reproduzierbare lineare Bewegung in beide Richtungen
• Erhältlich in mehreren DC-Spannungen und Einschaltdauern
• Anpassbar: Hub, Montageoptionen, Kraftausgang und Spulenspezifikationen
• Materialien: Kupferspule, niedrigkohlenstoffstahlgehäuse, Eisenkolben, Edelstahlwelle, Rückholfeder

Anwendungen

• Industrielle Automatisierung: Sortiermodule, Verpackungsmechanismen, Aktuator-Subsysteme
• Sicherheits- und Verriegelungssysteme: elektrische Türschlösser, Schrankverriegelungen, Zugangspanels
• Verkaufsautomaten: Freigabe- und Verriegelungsmechanismen
• Automobilindustrie: Kofferraumentriegelung, Tankklappen-Aktuatoren, Scheinwerfersteller
• Medizintechnik: Ventilbetätigung, mechanische Schaltelemente
• Haushaltsgeräte: Waschmaschinen, Kaffeemaschinen, Drucker

Anpassung & Optionen

• Spannungsoptionen: gängige DC-Spannungen (5 V, 12 V, 24 V) und kundenspezifische AC-Designs auf Anfrage
• Einstellbare Parameter: Hub, Kraftausgang, Spulenwindungen, Montagefußabdruck
• Varianten für Dauerbetrieb benötigen spezielle Spulen- und Wärmemanagementlösungen

Vorteile & Nachteile

• Vorteile: einfache Konstruktion, hohe Ansprechgeschwindigkeit, wirtschaftlich für Serienproduktion, kompakte Bauform
• Nachteile: Wärmeentwicklung bei Dauerbetrieb, abnehmende Kraft mit zunehmender Hub, begrenzter Hub im Vergleich zu motorischen Antrieben, mögliches Betriebsgeräusch, magnetische Leistung bei hohen Temperaturen beeinträchtigt

Eigenschaften / Technische Daten

• Modell: WL0420
• Typische Größe: 20,5 × 12 × 11 mm (Beispiel)
• Plunderdurchmesser: φ4 mm
• Nennspannung (Beispiel): DC 12 V
• Hubbereich (Beispiel): 0–5 mm
• Kraft (Beispiel): 0,2–2 N
• Leistung (Beispiel): 13 W
• Strom (Beispiel): 1,09 A
• Spulenwiderstand (Beispiel): 11 Ω
• Lebensdauer (Beispiel): ≥ 1.000.000 Zyklen
• Betriebszyklus (Beispiel): 0,5 s EIN, 2 s AUS (typischer intermittierender Betrieb)
• Übliche Kraftbereiche: klein 1–10 N; mittel 10–50 N; schwer 50–200 N+
• Hinweise: Spitzkraft in der Anfangsposition; Kraftabnahme mit Hub; Dauerbetrieb erfordert spezielle Spulen-/Wärmekonstruktion
