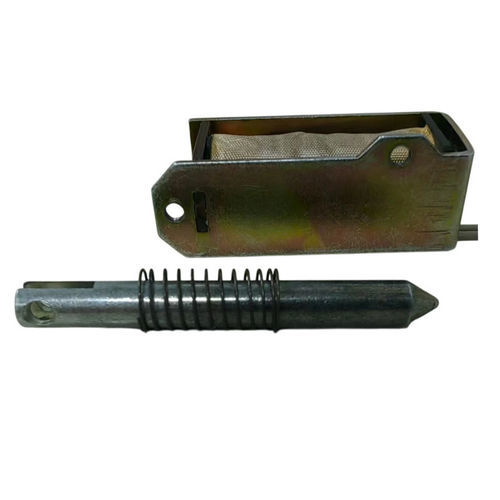

Hubmagnet WL 0643

open frame24 VDC

Produktübersicht Der WL 0643 ist ein Rahmen-Typ Zugmagnet von Weilong Technology. Es handelt sich um einen linearen elektromagnetischen Aktuator, der zur Erzeugung kontrollierter Zugkraft für Riegel, Verriegelungen oder mechanische Verbindungen ausgelegt ist. Das offene Rahmen-Design ermöglicht schnelle Reaktionszeiten und einfache Integration in automatisierte Anlagen sowie Büro- oder Industriegeräte.

Anwendungen

• Verkaufsautomaten (Münz- und Scheinenmechanismen)
• Verriegelungs-/Entriegelungssysteme für Türen, Schränke und Tresore
• Büroautomation (Drucker, Kopierer, Geldautomaten)
• Medizinische Geräte und Diagnostik
• Industriemaschinen (Sortierung, angetriebene Verbindungen, Steuerungssysteme)

Funktionsweise Wenn Gleichstrom durch die Spule fließt, erzeugt das Magnetfeld eine Kraft, die den Kern (Anker) in die Spule zieht und eine lineare Zugbewegung erzeugt. Eine Rückholfeder (intern oder extern) bringt den Kern zurück, wenn die Spannung abgeschaltet wird. Hub, Zugkraft und Einschaltdauer sind anwendungsabhängig anpassbar.

Technische Daten

• Marke: Weilong Technology
• Modell: WL 0643
• Nennspannung: DC 12 V oder 24 V
• Nennleistung: 4–8 W
• Arbeitsart: Zugtyp
• Zugkraft: 0,5–1 N
• Hub: 3–6 mm (kundenspezifisch)
• Betriebszyklus: 1 s EIN, 3 s AUS
• Lebensdauer: ≈200.000 Zyklen
• Zertifizierungen: CE, RoHS, ISO9001
• Material: magnetischer Kohlenstoffstahl
• Anschlussleitungslänge: 200 mm
• Montageart: seitliche Schraubbefestigung (M3 × 8 mm Gewindetiefe)
• Maßtoleranz: ±0,1 mm
• Wasserdicht: nein
• Isolationsklasse: B
• Hi-Pot-Test: AC 600 V 50/60 Hz 2 s
• Haltedurchmesser ohne Erregung: 0 N
• Arbeitstemperatur: -10 °C bis 100 °C
• Duty-Cycle-Bereich: 1–100%
• Gewindetiefe: M3 × 8 mm
• Zahlungsbedingungen: TT oder LC bei Sicht
• Musterbestellung: verfügbar (10–15 Tage)
• Produktgarantie: 1 Jahr
• MOQ: 500 Stk.; Lieferfähigkeit: 2000 Stk./Woche; Lieferzeit: ~30 Tage; Hafen: Shenzhen Yantian

FAQ / Hinweise

• Was ist ein Zugtyp-Solenoid? Ein elektromechanischer Aktuator, der den Anker in die Spule zieht, wenn er erregt wird, um eine kontrollierte Zugkraft zu erzeugen.
• Zug- vs. Drucktyp: Zugtyp zieht den Anker nach innen; Drucktyp drückt ihn nach außen. Einige Mechaniken nutzen Hebel, um beide Bewegungsrichtungen zu erreichen.
• Wesentliche Leistungsfaktoren: Nennspannung/-strom, Hublänge, Einschaltdauer, Zug-/Haltekraft und Betriebstemperaturbereich.
• Duty-Hinweis: Standardmodelle sind für intermittierenden Betrieb ausgelegt, um Überhitzung zu vermeiden; Dauerbetriebsvarianten erfordern andere thermische Auslegungen.
