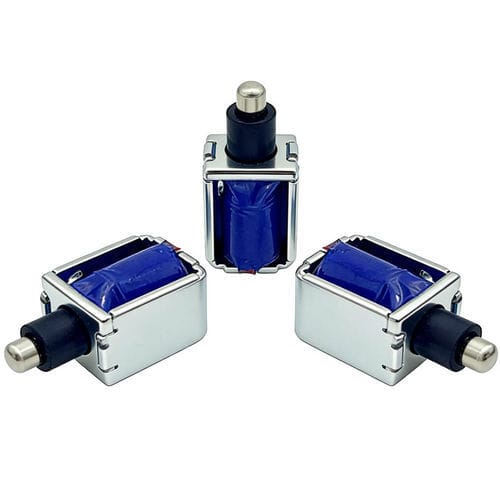

Hubmagnet WL0415

Miniaturkompakt24 V

Überblick
Ein Mini-Zug-Druck-Solenoid ist ein kleines elektromechanisches Bauteil, das elektrische Energie in präzise lineare Bewegung umwandelt, indem Strom durch eine Kupferspule fließt und ein Magnetfeld erzeugt, das einen Metallkolben bewegt. Je nach Ausrichtung lässt es sich zum Ziehen oder Schieben konfigurieren. Mini-Zug-Druck-Solenoide werden häufig in elektronischen Schlössern, Verkaufsautomaten, medizinischen Geräten, Robotik und anderen Anwendungen eingesetzt, die kompakte, schnelle und präzise mechanische Bewegung über kurze Wege erfordern.

Zusammenfassung
Das Mini-Solenoid ist klein, schnell und einfach und eignet sich dort, wo zuverlässige lineare Bewegung benötigt wird, der Einbauraum jedoch begrenzt ist. Ingenieure wählen Varianten nach Spannung, Hublänge und Kraft aus, um die Anforderungen der Anwendung zu erfüllen.

Funktionsweise

• Elektrischer Strom wird der Kupferdrahtspule zugeführt.
• Um die Spule herum entsteht ein Magnetfeld.
• Ein ferromagnetischer Kolben im Solenoid wird in das Magnetfeld gezogen und erzeugt lineare Bewegung (Ziehen oder Drücken, je nach Konfiguration).
• Eine Rückstellfeder (oder Äquivalent) drückt den Kolben zurück, wenn die Stromversorgung unterbrochen wird.
• Der Mechanismus liefert aufgrund der einfachen magnetischen Anziehung schnelle, präzise und wiederholbare lineare Bewegungen.

Anwendungen

• Industrielle Automatisierung (Betätigung, Steuerungsmechanismen)
• Elektronische Schlösser und Verriegelungssysteme
• Verkaufsautomaten (Produktfreigabemechanismen)
• Medizinische Geräte (Ventile, Pumpen, die präzise lineare Betätigung benötigen)
• Robotik (lineare Aktoren für Mechanismen)
• Büroausstattung: Drucker, Kassen/Registriergeräte, elektronische Schließfächer

Vorteile & Nachteile

• Vorteile: kompakte Bauform für beengte Einbaubereiche, schnelle Reaktionszeit, einfacher und zuverlässiger elektromagnetischer Betrieb, vergleichsweise geringe Kosten, in mehreren Spannungs-/Hub-/Kraftvarianten erhältlich, lange Lebensdauer mit wenigen mechanischen Teilen.
• Nachteile: begrenzte maximale Kraft im Vergleich zu größeren elektromagnetischen Geräten, in der Regel kurze Hublänge, Spulenheizung bei hohen Einsatzzyklen oder Dauerbetrieb, wenn die Wärmeableitung nicht ausreichend ist, erfordert korrekte Spannungsangabe, um Fehlfunktionen oder Überhitzung zu vermeiden.

Konstruktion & Auswahlhinweise

• Wählen Sie die erforderliche Spannung (üblich 5V, 12V, 24V DC oder kundenspezifisch), um die Versorgung anzupassen und Spulenüberhitzung zu vermeiden.
• Geben Sie die Hublänge an (typische Mini-Hübe: ~2 mm bis 10 mm; viele Ausführungen 2–5 mm Standard; Anpassungen für längere Hübe möglich).
• Definieren Sie die erforderliche Zug-/Schubkraft (abhängig von Spulenleistung, Magnetkreis-Design, Kolbenmaterial, Hubposition und Luftspalt).
• Wählen Sie den Einschaltdauerzyklus: intermittierend (kurze Zyklen) oder kontinuierlich (lange Zyklen); bei häufiger Betätigung sollten für Dauerbetrieb ausgelegte Bauformen mit geeigneter thermischer Gestaltung gewählt werden.
• Prüfen Sie Einbaumaße und Umgebungsbedingungen (Temperaturbereich, Feuchtigkeit, Staub-/Wasserexposition, Vibration).
• Bewerten Sie Qualitätstests: Krafttest, Temperaturtest, Lebensdauertest, elektrischer Widerstandstest, um die erwartete Lebensdauer sicherzustellen.

FAQ - Kernaussagen

• Gängige Spannungen: 5V, 12V, 24V DC; andere kundenspezifische Spannungen sind möglich.
• Typische Hublängen: meist 2 mm bis 5 mm; kundenspezifische Hübe sind lieferbar.
• Faktoren, die die Kraft beeinflussen: Spulenspannung/-strom, Magnetkreis-Design, Kolbenmaterial, Hublänge und Luftspalt.
• Einige Ausführungen können kontinuierlich betrieben werden, wenn die Wärme abgeführt wird; andere nur im Intervallbetrieb.
• Erwartete Lebensdauer: Ein gut gefertigtes Mikro-Solenoid kann je nach Einschaltdauer, mechanischer Belastung, Umgebung und Materialien Hunderttausende bis Millionen von Zyklen erreichen.

Eigenschaften / Technische Daten

• Model NO.: WL0415 Mini Push Pull Solenoid
• Aktuator: Elektrisch
• Anschlussform: Gewinde
• Typ: Direktwirkend
• Material: Gehäuse aus Kohlenstoffstahl
• Druck: Normale Druckverhältnisse
• Ventilaufbau: Direktwirkende Kolbenstruktur
• Stromversorgung: DC 3-24V (Anwendungsbereich für Varianten)
• Anwendung: Industrieller Einsatz
• Arbeitsart: Ziehen und Schieben
• MOQ: 500 PCS
• Beschichtung: Zn-Beschichtung
• Arbeitstemperatur: -30℃ bis 80℃
• Isolations- & Schutzklasse: Klasse B
• Transportverpackung: Brauner Karton
• Spezifikation: Frame PushPull Serial
• Trademark: Weilong
• Herkunft: China
• HS Code: 8505909090
