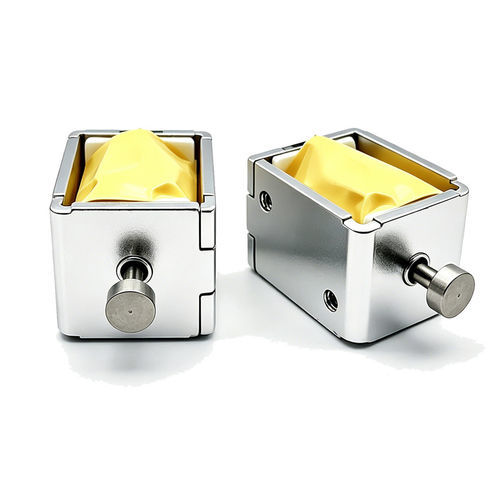

Hubmagnet WL0626

VerriegelungkompaktDC

Übersicht
Der Rahmen-Hubmagnet WL0626 ist ein kompakter linearelektromechanischer Aktuator, der elektrische Energie in kontrollierte lineare Bewegung umsetzt. Er besteht aus einer Spule, einem beweglichen Kern und einem Metallrahmen in einer bidirektionalen Push-Pull-Anordnung und eignet sich für platzkritische industrielle Anwendungen.

Hauptmerkmale

• Bidirektionaler Push-Pull-Betrieb (Drücken und Ziehen des Kerns).
• Energieeffiziente Spulenausführung mit geringem Verbrauch (typ. 9–12 W).
• Schnelle Reaktion und stabile Ausgangskraft mit gesteuerter Hubkontrolle.
• Robuster Metallrahmen für strukturelle Stabilität und Wärmeableitung.
• Erhältlich in DC-Spannungen: 6 V, 12 V, 24 V.
• Typischer Hub 3–5 mm und geringer Betriebsgeräuschpegel.
• Verstellbare Schraubmontage für einfache Installation.

Anwendungen
Der WL0626 eignet sich für Automatisierung, Verriegelungs- und Zutrittskontrollsysteme (Smart Locks, Schrankverschlüsse, elektrische Türen), Verkaufsautomaten, Drehkreuze, Verpackungsmaschinen, industrielle Automatisierungsausrüstung, Betätigung medizinischer Geräte (Ventile, Positionierung) sowie kompakte Anwendungen in Fahrzeug- oder Büroautomatisierung.

Technisches Datenblatt (ausgewählte Werte)

• Brand: Weilong Technology
• Modell: WL0626
• Nennspannung: DC 6 V / 12 V / 24 V
• Nennleistung: 9–12 W
• Arbeitsmodus: PUSH-PULL Type
• Haltekraft: 2–3 N
• Hub: 3–5 mm
• Reset-Zeit: 1 s
• Lebensdauer: 300.000 Zyklen
• Material: Gehäuse aus Kohlenstoffstahl, verzinkt
• Anschlussleitung Länge: 200 mm
• Montageart: verstellbare Schraube
• Isolationsklasse: F (155 °C)
• Hi-Pot-Test: AC 600 V, 50/60 Hz, 2 s
• Betriebstemperatur: -10 °C bis 100 °C
• Einschaltdauer: 1–100 % (variantenabhängig)
• Zertifizierung: CE, RoHS, ISO9001
• Garantie: 1 Jahr
• MOQ: 500 Stk.
• Lieferkapazität: 5000 Stk./Woche
• Lieferzeit: 30 Tage (Hafen: Shenzhen)

Hinweise zu Leistung und Fertigungsqualität
Empfohlene Qualitätsmaßnahmen umfassen Wareneingangskontrolle, präzises Spulenwickeln, standardisierte Montage, 100%-Funktionstests, Lebensdauerprüfungen und Endkontrollen. Zertifizierungen (ISO 9001, CE, RoHS) unterstützen nachvollziehbare Qualität und reproduzierbare Leistung.

Eigenschaften / technische Spezifikationen

• Brand: Weilong Technology
• Modellnummer: WL0626
• Nennspannung (V): DC 6/12/24
• Nennleistung (W): 9–12
• Arbeitsmodell: PUSH-PULL
• Haltekraft (N): 2–3
• Hub (mm): 3–5
• Reset-Zeit: 1 s
• Lebensdauer: 300.000 Zyklen
• Zertifizierung: CE, RoHS, ISO9001
