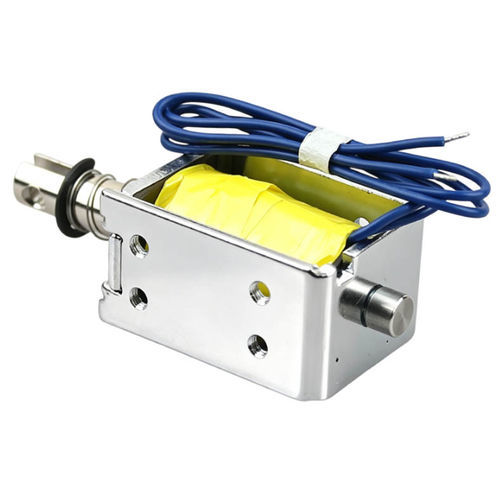

Hubmagnet WL0837

Miniaturrohrförmigkompakt

Übersicht
Ein Mini-DC-Zug-Druck-Solenoid ist ein elektromagnetischer Aktuator, der elektrische Energie in lineare Bewegung umwandelt, indem er in einer Kupferspule ein Magnetfeld erzeugt. Durch Änderung der Stromrichtung erzeugt das Magnetfeld eine Schub- oder Zugwirkung auf den Stahlkolben. Diese kompakten DC-Bauteile bieten schnelle Reaktion und eignen sich zur Integration in beengte Einbausituationen oder OEM-Geräte.

Hauptmerkmale

• Kompaktes, leichtes Design für die Montage in beengten Räumen
• Schnelle Reaktion und hohe Reproduzierbarkeit für präzise lineare Schub- und Zugbewegungen
• Effiziente Krafterzeugung bei vergleichsweise geringem Energieverbrauch
• Robuste Konstruktion mit Kupferspule, präzisem Kolben und langlebigem Gehäuse
• Verfügbar in mehreren DC-Spannungen (3V, 5V, 6V, 12V, 24V) mit anpassbaren Hüben und Montagearten
• Leiser Betrieb geeignet für empfindliche Geräte

Produktübersicht (DC push-pull Solenoid)
Die typische Konstruktion umfasst eine Kupferspule, Gehäuse, Kolben, Feder und Abtriebswelle. Bei Stromzufuhr erzeugt die Spule ein Magnetfeld, das den Kolben bewegt, um Schub- oder Zugbewegungen zu erzeugen; bei Stromausfall bringt eine Innenfeder den Kolben in die Ruheposition zurück. Konfigurationen umfassen offene, tubuläre, latching- oder kundenspezifische Typen. Übliche Betriebsspannungen sind DC 3V, 6V, 12V und 24V. Hub und Ausgangskraft werden entsprechend den Anforderungen der Anwendung gewählt.

Anwendungen

• Industrielle Automatisierung (Ventilbetätigung, Teiletrennung, Positionierung)
• Intelligente Schlösser und Zutrittskontrollsysteme
• Verkaufsautomaten (Ausgabe- und Münzrückgabemechanismen)
• Medizinische Geräte (Prüfinstrumente, Flüssigkeitsdosierung, Diagnostik)
• Bürogeräte (Drucker, Scanner – Papierzuführung)
• Automobilkomponenten (Tankklappenverriegelung, Schaltgetriebesperren, Sitzverstellung)

Vorteile

• Kompakter und schneller Betrieb mit einfacher Installation
• Zuverlässiges Design mit geringem Wartungsaufwand
• Energieeffizient im Vergleich zu größeren Aktuatoren und leicht für OEM-Anforderungen anpassbar
• Gute Reproduzierbarkeit und lange Lebensdauer unter empfohlenen Bedingungen

Nachteile

• Begrenzter Hub und moderate Kraft im Vergleich zu größeren Aktuatoren
• Dauerbetrieb kann Wärme erzeugen; Betriebszyklus und Wärmemanagement sind zu beachten
• Die Kraft nimmt mit zunehmendem Hub ab; falsche Spannung oder Überlast reduzieren die Lebensdauer
• Erfordert Schutz gegen Feuchtigkeit und Staub in rauen Umgebungen

Fehlerbehebung - Häufige Probleme & Abhilfen

• Solenoid funktioniert nicht: Versorgungsspannung, Verkabelung und Spulenwiderstand prüfen
• Schwache Schub-/Zugkraft: Spannung prüfen, Hub ggf. reduzieren, magnetische Störquellen oder Blockaden entfernen
• Überhitzung: Betriebszyklus reduzieren, Kühlung verbessern, Spannung und Belastung prüfen
• Geräusche im Betrieb: auf lose Befestigungen oder interne Abnutzung prüfen
• Langsame Reaktion: Versorgung prüfen, Federzustand, Mechanismus reinigen/schmieren und Fremdkörper entfernen
• Korrosion: korrosionsbeständige Materialien oder Schutzbeschichtungen in feuchten Umgebungen verwenden

Produktdatenblatt (ausgewählte technische Werte)
Brand: Weilong Technology
Model Number: WL0837
Rated Voltage (V): DC 12V
Rated Power (W): 10-20 W
Work Model: PUSH-PULL Type
Holding Force (N): 2-3 N
Stroke (mm): 3-5 mm
Reset Time (s): 1 s
Service Life: 300000 times
Certification: CE, RoHS, ISO9001
Material: Carbon Steel Housing with Zinc Plated Coating
Lead Wire Length (mm): 200
Install Style: Adjustable Screw
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Insulation Class: F (155 °C)
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 500 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

Technische Spezifikationen

• Brand: Weilong Technology
• Model: WL0837
• Rated Voltage: DC 12V
• Rated Power: 10-20 W
• Type: Push-Pull solenoid
• Holding Force: 2-3 N
• Stroke: 3-5 mm
• Reset Time: ~1 s
• Service Life: ~300,000 cycles
• Material: Carbon steel housing, zinc plated
• Lead Wire: 200 mm
• Insulation Class: F (155 °C)
• Operating Temperature Range: -10°C to 100°C
• Duty Cycle: 1-100% (specify per application)
• Certifications: CE, RoHS, ISO9001
• MOQ / Supply: 500 pcs MOQ; 5000 pcs per week capacity
