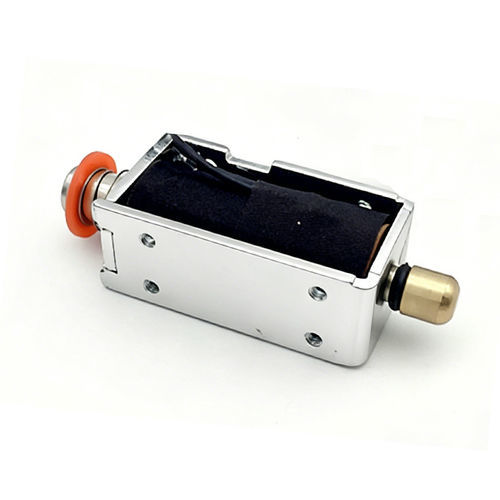

Hubmagnet WL0946

wartungsfreikompakt24 V

Produktzusammenfassung
Ein Push-Pull-Rahmensolenoid ist ein elektromechanischer Aktuator, der elektrische Energie über Rahmen, Spule, Rückholfeder und Kern in mechanische Bewegung umwandelt. Wenn die Spule bestromt wird, erzeugt sie ein Magnetfeld, das den Kern bewegt; einige Push-Pull-Typen erlauben es dem Kern, sich innerhalb der Spule zurückzuziehen und so eine bidirektionale (Schub- und Zug-) Bewegung zu erzeugen. Diese Solenoide sind kompakt, langlebig, geräuscharm im Betrieb und für viele elektromechanische Systeme geeignet.

Hauptmerkmale

• Bidirektionaler Betrieb: Schub- und Zugbewegung (Push/Pull-Rahmentyp).
• Schnelle Reaktionszeit und stabile Leistung.
• Metallgehäuse für mechanische Festigkeit und Wärmeableitung.
• Erhältlich in mehreren Gleichspannungen (z. B. 6 V, 12 V, 24 V; kundenspezifische Spannungen möglich).
• Wartungsarm, kompakte Bauform, energieeffizient bei kurzen Impulsen.
• Versionen für unterschiedliche Hublängen; Hub kann kundenspezifisch angepasst werden.
• Lange Lebensdauer bei Einhaltung des spezifizierten Arbeitszyklus.

Anwendungen

• Automatisierungstechnik: Sortierung, Umschaltung, Positionierung und Verpackungsmaschinen.
• Zugangskontrolle und Schließsysteme: Smart Locks, Schrankverschlüsse, elektronische Türschlösser, Smart-Home-Verriegelungsmodule.
• Verkaufsautomaten, Ticketing-Systeme und Spiele/ATM/Schließfach-Geräte.
• Medizinische Geräte: Ventil- und Fluidsteuerung, Positionierung.
• Automobilbereich: Verriegelungsmechanismen und zugehörige Betätigungen.
• Robotik und Präzisionsbewegungsanwendungen, die schnelle lineare Betätigung erfordern.

Überblick & Vorteile
Push-Pull-Rahmensolenoide bieten eine einfache, robuste und wirtschaftliche Aktuatorlösung. Sie benötigen eine einfache Steuerung (Spannung anlegen zum Aktivieren, Spannung entfernen zum Lösen), können mit kurzen Energiespulsen eine angemessene Halte-/Klemmkraft liefern und lassen sich leicht in mikrocontrollerbasierte Systeme integrieren. Typische Abwägungen umfassen eine im Vergleich zu größeren Aktuatoren begrenzte absolute Kraft und Empfindlichkeit gegenüber Arbeitszyklus-/thermischen Beschränkungen.

Technisches Datenblatt
Brand: Weilong Technology
Model Number: WL0946
Rated Voltage (V): DC12V or 24V (also available in other DC versions)
Rated Power (W): 11.5 W
Work Mode: Push and Pull
Holding Force (N): 500 GF at 3 mm, 400 GF at 5 MM
Stroke (mm): 2-5 MM (customized)
Working Duty: Continuous
Service Life: 200 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 200 MM
Install Style: Screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Technische Spezifikationen

• Modell: WL0946
• Marke: Weilong Technology
• Häufig angebotene Nennspannungen: DC 6V / 12V / 24V (anpassbar)
• Nennleistung: 11,5 W
• Betriebsart: push & pull (bidirektional)
• Beispiele Haltekraft: 500 gf @ 3 mm; 400 gf @ 5 mm
• Hub: einstellbar, typisch 2–5 mm
• Betriebsart: Dauerbetrieb (Begrenzungen des Arbeitszyklus für Wärmemanagement beachten)
• Lebensdauer: ca. 200.000 Zyklen
• Isolationsklasse: B; Hi-Pot-Test AC 600V 50/60Hz 2s
• Material: hochwertiges Magnet-Eisen
• Leiterlänge: 200 mm
• Montage: Schraubbefestigung
• Maßtoleranz: +/- 0,1 mm
• Betriebstemperaturbereich: -10 °C bis 100 °C
• Haltekraft ohne Erregung: 0
• Typische MOQ und Lieferung: MOQ 1000 Stk.; bis zu 5.000 Stk./Woche Produktionskapazität
• Typische Lieferzeit: 30 Tage
• Zertifizierungen: CE, RoHS, ISO9001
