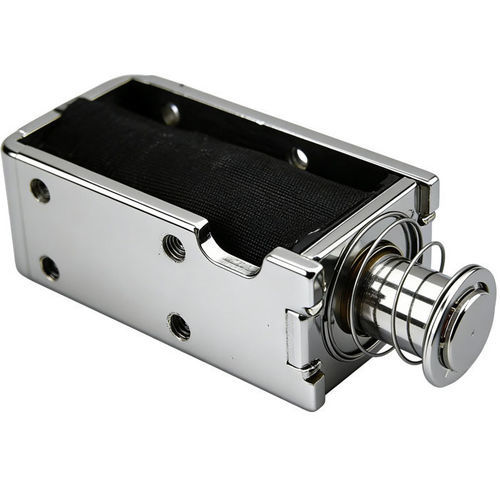

Hubmagnet WL0840

Verriegelungzum Sortierenkompakt

Produktübersicht
Der Zug-/Druck-Linearmagnet WL0840 liefert kurzhubige lineare Betätigung für industrielle und gewerbliche Geräte. Er ist ausgelegt für Anwendungen mit begrenztem Bauraum, schneller Ansprechzeit und einfacher elektrischer Integration, etwa Schließmechanismen, Verkaufsautomaten und Automatisierungsbaugruppen.

Funktionsweise
Das Gerät enthält eine Kupferspule, die beim Anlegen der Versorgungsspannung ein Magnetfeld erzeugt. Ein ferromagnetischer Kern (Plunger) bewegt sich axial in der Spule und erzeugt Zug- oder Druckkraft; beim Abschalten sorgt eine Feder- oder Mechanikrückführung für Rückstellung. Hub und Kraft sind im angegebenen Bereich anpassbar, um die Anwendung zu erfüllen.

Hauptanwendungen

• Industrielle Automatisierung: Teiletrennung, Pick-and-Place, Betätigung kleiner Mechanismen.
• Zugangskontrolle und Schlösser: schnelles Verriegeln/Entriegeln von Türen, Schränken und elektronischen Riegeln.
• Büro- und Gewerbeausstattung: Drucker, Kopierer, Fahrkartenautomaten, Geldautomaten.
• Automobilbereich: Tankklappensteller, Kofferraumöffner, Verriegelungsmechanismen.
• Medizintechnik: Analysesysteme, Flüssigkeitsventile und Systeme, die präzise Kurzhub-Aktuation benötigen.
• Verkaufsautomaten & Selbstbedienung: Produktfreigabe, Münzsteuerung und Ausgabemechanismen.
• Haushaltsgeräte: gesteuerte Dosierer und kleine mechanische Betätigungen.

Vorteile

• Kompakte Bauform zur Integration in enge Baugruppen.
• Schnelle elektrische Ansprechzeit, geeignet für kurzhubige, hochzyklische Anwendungen.
• Einfache mechanische Konstruktion mit wenigen bewegten Teilen, wartungsfreundlich.
• Hub und Kraft innerhalb der spezifizierten Bereiche einstellbar.

Einschränkungen / Nachteile

• Begrenzter Hub im Vergleich zu Motoren oder Pneumatik; nicht geeignet für lange Verfahrwege.
• Die verfügbare Kraft nimmt mit zunehmendem Hub ab (Kraft–Position-Kompromiss).
• Bei Dauerbetrieb oder hohen Arbeitszyklen steigen Temperatur und Leistungsaufnahme.

Hinweise
Entwickelt für kurzhubige lineare Betätigung, wenn kompakte Bauweise, Geschwindigkeit und Reproduzierbarkeit erforderlich sind. Siehe Produktvideo (YouTube) zur Demonstration und die Integrationsanleitungen für elektrische/mechanische Einbindung vor der Installation.

Technische Daten

• Modell: WL0840
• Abmessungen (AS 0840): 41 x 15 x 20 mm (L x B x H) / 1,61 x 0,59 x 0,79 in
• Spannung: DC 12 V oder DC 24 V
• Gehäusematerial: Kohlenstoffstahl, elektroplattiert (Zink oder Nickel); 48 h Salzsprühbeständigkeit
• Plunger-Material: Kohlenstoffstahl, elektroplattiert (Zink oder Nickel); RoHS-konform; 48 h Salzsprüh-Test bestanden
• Spule: reiner Kupferdraht
• Hub: 4–10 mm (einstellbar)
• Kraft: 1,5–8 N (einstellbar)
• Leistung: 0,24 W
• Strom: 1 A
• Widerstand: 10 Ω
• Lebensdauer: ≥ 200.000 Zyklen
• Arbeitszyklus: 1 s ON / 9 s OFF
