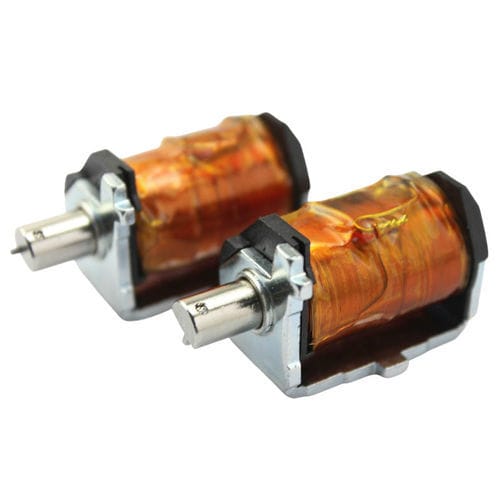

Hubmagnet WL0838

kompaktopen frame24 V

Produktübersicht
Der C-Rahmen-Hubmagnet WL0838 ist ein kompakter, offener elektromagnetischer Aktuator, der elektrische Energie in präzise lineare Bewegung mit schneller Reaktion und verlässlicher Kraftumsetzung wandelt. Er ist für beengte Einbausituationen optimiert und bietet einfache Montage, gute Wärmeableitung und konfigurierbare Optionen (Spannung, Hub, Kraft).

Einsatzgebiete und Anwendungen

• Verkaufsautomaten (Ausgabe- und Verriegelungsmechanismen)
• Smart Locks und elektronische Türverriegelung / Zugangskontrollsysteme
• Medizinische Geräte und fluidische Steuerungssysteme (Diagnostik und Präzisionssteuerung)
• Industrielle Automatisierung: Ventile, Schalter, Stellglieder, Steuerung industrieller Geräte
• Verpackungsmaschinen, Drucksysteme, Textilmaschinen
• Münzautomaten, Kioske, Bürogeräte und andere kompakte Geräte

Merkmale & Vorteile

• Offenes C-Rahmen-Design für kompakte Montage und verbesserte Kühlung
• Schnelle Reaktion und präzise lineare Bewegung durch Kolben-/Spulenmechanismus
• Konfigurierbare Hublänge, Spannung (AC/DC-Optionen) und Ausgangskraft
• Kosteneffizient und einfach in Herstellung, Wartung und Montage
• Geeignet für intermittierende und je nach Variante wählbare Dauerbetriebszyklen

Vorteile

• Kompaktes Design für beengte Räume
• Kosteneffiziente Produktion und Beschaffung
• Schnelle Reaktionszeit, geeignet für Automatisierung
• Einfache Installation und Wartung durch offene Rahmenstruktur
• Bessere Kühlung und Wärmeabfuhr im Vergleich zu geschlossenen Rahmen
• Anpassbare Optionen (Spannung, Hub, Kraft, Montage)

Nachteile

• Niedrigere magnetische Effizienz im Vergleich zu geschlossenen Rahmen (Flussverluste)
• Niedrigere maximale Ausgangskraft — nicht ideal für Schwerlastanwendungen
• Exponierte Innenbauteile sind anfälliger für raue Umgebungen (Staub, Feuchtigkeit), sofern nicht geschützt
• Höherer Schallpegel und Vibrationen bei hohen Schaltfrequenzen
• Potentiell verringerte Haltbarkeit und kürzere Lebensdauer bei dauerhaftem Schwerstbetrieb

Fehlerbehebung & Wartung (Zusammenfassung)

• Funktioniert nicht: Netzteil, Spannungskompatibilität, Spulenwiderstand und Verkabelung prüfen; durchgebrannte Spule ersetzen
• Unzureichende Kraft: Versorgungs­spannung prüfen, Last reduzieren oder Hubmagnet mit höherer Kraft wählen, Ausrichtung prüfen
• Überhitzung: Betriebszyklus bestätigen, Spannungsstabilität prüfen, Belüftung verbessern oder höher belastbare Ausführung wählen
• Verzögerte Reaktion: Verunreinigungen entfernen, Rückholfeder prüfen/ersetzen, stabile Stromversorgung sicherstellen
• Lärm/Vibration: Montage prüfen, verschlissene Federn/Plunger ersetzen, DC-Varianten bevorzugen zur Lärmreduzierung
• Blockierter Plunger: Verunreinigungen entfernen, schwache Rückholfedern ersetzen, Entmagnetisierung oder nichtmagnetische Distanzstücke in Betracht ziehen
• Unregelmäßige Bewegung: Verkabelung und Spulenisolation prüfen, Stromstabilität und thermische Schutzmaßnahmen verifizieren

Hinweise zur Auswahl
Bei der Auswahl des WL0838 oder ähnlicher C-Rahmen-Hubmagneten sollten die benötigte Spannung (AC vs. DC), Hublänge, Betriebszyklus (intermittierend vs. kontinuierlich), Ausgangskraft und Anforderungen an den Umweltschutz bestätigt werden. Korrekte Ausrichtung, Montage und Belüftung verbessern Leistung und Lebensdauer.

Technische Daten / Spezifikationen

• Marke: Weilong Technology
• Modellnummer: WL 0838
• Nennspannung (V): DC 12 oder 24 V
• Nennleistung (W): 10.28 W
• Betriebsmodus / Lebensdauer: 100.000 Zyklen
• Haltekraft: 400 Gf bei einer Hubdistanz von 5 mm
• Hub (mm): 3-5 mm
• Reset-Zeit (s): 1 s
• Betriebslebensdauer: 300.000 Mal
• Zertifizierungen: CE, ROHS, ISO9001
• Material: Gehäuse aus Kohlenstoffstahl mit verzinkter Beschichtung
• Anschlusskabel-Länge (mm): 200
• Montageart: beidseitig mit drei Befestigungsbohrungen für einfache Montage
• Maßtoleranz: +/- 0.1 mm
• Wasserdicht: Keine
• Isolationsklasse: F (150 °C)
• Hi-Pot-Test: AC 600V 50/60Hz 1 s
• Haltekraft ohne Erregung: 0
• Arbeitstemperatur: -10°C bis 100°C
• Betriebszyklus: 1-100%
• Zahlungsbedingungen (kommerziell): TT oder dokumenteninkasso (LC) at sight
• Musterbestellung: Ja
• Garantie: 1 Jahr
• Mindestbestellmenge: 500 pcs
• Lieferfähigkeit: 5000 pcs pro Woche
• Lieferzeit: 30 Tage
• Verladehafen: Shenzhen
