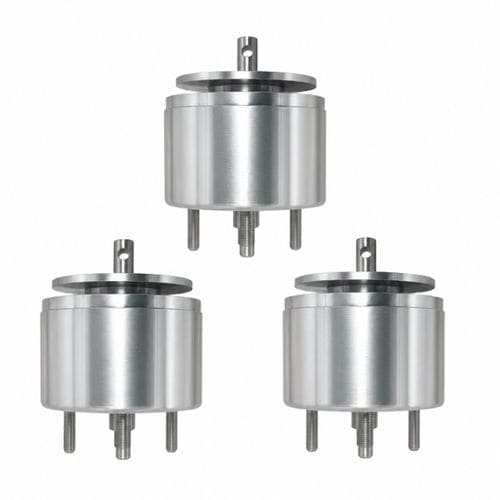

Elektro-Haftmagnet WL7042

linearzum SortierenVerriegelung

Produktbeschreibung
Ein magnetischer Schub-Zug-Solenoid ist ein elektromechanischer Aktuator, der elektrische Energie in lineare Bewegung umwandelt. Die Spule erzeugt ein Magnetfeld, das einen Eisenkolben anzieht oder abstößt und so Schub- oder Zugbewegungen erzeugt. Der WL7042 ist ein rohrförmiger Push-Pull-Solenoid für die industrielle Automatisierung und Geräte, die schnelle, wiederholbare lineare Betätigungen benötigen.

Merkmale

• Kompakte Rohrbauweise für beengte Einbausituationen
• Verfügbare Spannungen: 12 V DC, 24 V DC, 48 V DC
• Leistungsbereich: 50–90 W; Haltekraft: 20–30 N (≈1,8 kg)
• Huboptionen: 5–20 mm; Rücksetzzeit ≈30 ms
• Duty Cycle einstellbar: 1–100% (typisch 10%–30%)
• Optionen: Wasserschutz, hitzebeständige Materialien, low-noise-Ausführungen, kundenspezifische Verdrahtung/Steckverbinder

Technische Daten

• Brand: Weilong Technology
• Modell: WL7042
• Nennspannungen: 12 V / 24 V / 48 V DC
• Nennleistung: 50–90 W
• Arbeitsmodell: Rohrförmiger Push-Pull-Typ
• Haltekraft: 20–30 N (≈1,8 kg)
• Hub: 5–20 mm
• Rücksetzzeit: 30 ms
• Lebensdauer: ≈100.000 Zyklen
• Isolationsklasse: F; Hi-Pot: AC 600 V 2 s
• Betriebstemperatur: -10 °C bis 100 °C
• Material: Gehäuse aus Kohlenstoffstahl mit Verzinkung
• Anschlusslänge: 200 mm
• Toleranz: ±0,1 mm
• Garantie: 1 Jahr; MOQ: 1000 pcs; Lieferkapazität: 5000 pcs/Woche; Lieferzeit: 30 Tage; Verladehafen: Shenzhen

Anwendungen

• Industrielle Automatisierung: Schalten, Positionieren, Sortier- und Verpackungsanlagen
• Verriegelungs- und Zugriffskontrollsysteme
• Medizinische Geräte: Diagnostik- und Dosiergeräte
• Automobile Aktuatoren und Ventilsteuerung
• Bürogeräte, Verkaufsautomaten und Robotik

Vorteile & Einschränkungen

• Vorteile: kompakte Bauweise, einfache Integration, schnelle Reaktion, verschiedene Spannungs- und Huboptionen
• Einschränkungen: Überhitzungsrisiko bei Überschreitung des Nennzyklus, Kraftverlust bei langen Hüben, Betriebsgeräusche möglich, benötigt stabile Stromversorgung

Fehlerbehebung

• Prüfen Sie Spannung und Verkabelung
• Bei Überhitzung: Duty Cycle reduzieren oder Kühlung verbessern
• Verminderte Kraft: Spannung, Hub und Verschleiß der magnetischen Teile prüfen
• Kolben klemmt: reinigen oder beschädigte Teile ersetzen
• Ungewöhnliche Geräusche: Befestigungen, Federn und mechanischen Verschleiß prüfen

Bestellung & Logistik

• Probenbestellungen möglich; Zahlung: TT oder LC bei Sicht
• MOQ: 1000 pcs; übliche Lieferzeit: 30 Tage
• Produktionskapazität: 5000 pcs/Woche; Verladehafen: Shenzhen
