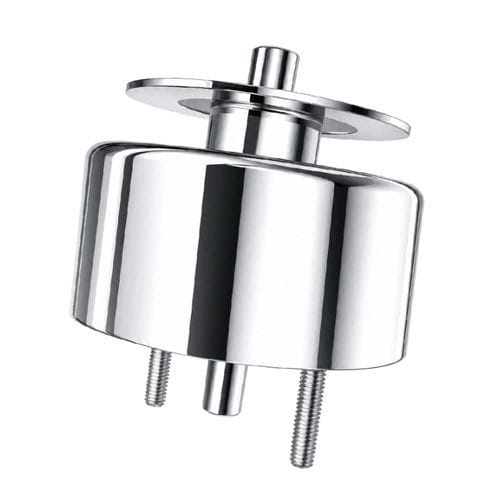

Hubmagnet WL5931

wartungsfreirohrförmigkompakt

Produktübersicht
Das WL5931 ist ein kompakter, rohrförmiger Schub‑Zug‑Magnetsolenoid, der elektrische Energie in präzise lineare Schub‑ oder Zugbewegung umsetzt. Entwickelt für industrielle Automatisierung, Zutrittskontrolle und Aktuierungen, bei denen Platz, Reproduzierbarkeit und schnelle Ansprechzeit entscheidend sind.

Eigenschaften

• Kompaktes, rohrförmiges Push‑Pull‑Design mit schneller Reaktionszeit und geringem Geräuschpegel.
• Gängige Nennspannungen: 12 V DC und 24 V DC (weitere Spannungen auf Anfrage).
• Anpassbare Hublängen (5–15 mm) und Ausgangskräfte (10–30 N).
• Optionen für Abdichtung, Staubschutz und Hochtemperaturwicklungen.
• Für intermittierenden oder kontinuierlichen Betrieb geeignet, typischer Betriebszyklus 10%–30%.

Produktaufbau
Das Gerät besteht aus Spule, Kolben/Anker, Gehäuse und Rückholfeder (je nach Ausführung). Gehäuse aus Kohlenstoffstahl mit Zinkbeschichtung, Isolationsklasse F. Verfügbare Bauformen: offenrahmig, röhrenförmig und latching. Anschluss über 200 mm Anschlussleitungen.

Produktdatenblatt (Schlüsselparameter)
Marke: Weilong Technology
Modellnummer: WL5931
Nennspannung (V): DC 12 V oder 24 V
Nennleistung (W): 20–30 W
Arbeitsmodell: Rohrförmiger Push‑Pull‑Typ
Haltekraft (N): 10–30 N (ca. 1,8 kgf)
Hub (mm): 5–15 mm
Rücksetzzeit (s): 0,05 s (50 ms)
Lebensdauer: 100.000 Zyklen (typ.)
Zertifizierungen: CE, RoHS, ISO9001
Material: Gehäuse aus Kohlenstoffstahl, verzinkt
Anschlusskabel Länge (mm): 200
Toleranz: ±0,1 mm
Wasserdicht: keine (abgedichtete Varianten auf Anfrage)
Isolationsklasse: F
Hi‑Pot Test: AC 600 V 50/60 Hz 2 s
Betriebstemperatur: −10 °C bis 100 °C
Duty Cycle: 1–100% (typischer Arbeitszyklus 10%–30%)
Garantie: 1 Jahr
MOQ: 1000 St.; Lieferkapazität: 5000 St./Woche; Lieferzeit: 30 Tage; Verladehafen: Shenzhen

Industrieanwendungen

• Automatisierung: Sortierung, Verpackung, Positionierung und Schaltfunktionen in Produktionslinien.
• Zutrittskontrolle und elektronische Schlösser.
• Fahrzeugsysteme: Verriegelungsmechanismen, Kraftstoff‑ und Getriebeaktuatoren.
• Medizinische Geräte: Infusionspumpen, diagnostische Mechanismen, die präzise Linearbewegung erfordern.
• Büroausstattung: Drucker, Kopierer, Verkaufsautomaten.

Vorteile und Nachteile

• Vorteile: geringe Baugröße, einfache Montage, einstellbarer Hub/Kraft, geringer Wartungsaufwand und lange Lebensdauer bei Einhaltung der Spezifikationen.
• Nachteile: Dauereinschaltung führt zu Erwärmung und kann die Lebensdauer der Spule verkürzen; Kraftabnahme bei großen Hüben; mögliche EMI‑Einflüsse in der Nähe empfindlicher Elektronik.

Fehlerbehebung & Wartung
Bei Nichtbetätigung Stromversorgung und Spulenwiderstand prüfen. Betriebszyklus überwachen, um Überhitzung zu vermeiden. Bei langsamem oder blockiertem Lauf Verschmutzung, Korrosion oder Fehlausrichtung prüfen. Regelmäßige Inspektion, sauberer Einbau und Beachtung der Spezifikationen erhöhen die Zuverlässigkeit.

Auswahlhinweise

• Passen Sie die Betriebsspannung an Ihr System an (6/12/24 V DC üblich).
• Bestimmen Sie erforderliche Kraft und Hub; die Kraft nimmt mit zunehmendem Hub ab.
• Beachten Sie den angegebenen Duty Cycle oder wählen Sie Continuous‑Duty‑Varianten für Dauerbetrieb.
• Wählen Sie abgedichtete oder hochtemperaturbeständige Ausführungen für raue Umgebungen; prüfen Sie Steckertyp und Kabellänge vor Bestellung.
