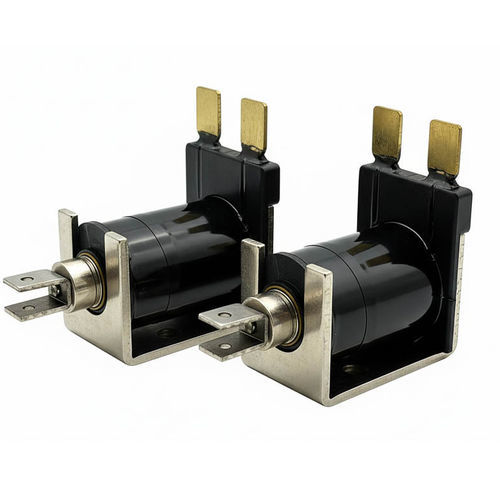

Hubmagnet WL0829

kompaktACmagnetisch-induktiv

Überblick
Ein AC-Linearmagnet wandelt Wechselstrom in lineare Bewegung um. Der WL0829 ist für industrielle Automatisierung und Maschinen ausgelegt und enthält eine Kupferspule, einen beweglichen Anker, einen festen Eisenkern sowie eine Schattierungsspule zur Reduzierung von Vibrationen und Brummen. Er ist in verschiedenen Hub- und Kraftvarianten erhältlich und für die Integration in Steuerungen und Ventile geeignet.

Hauptmerkmale

• Direkter Betrieb mit AC (kein Gleichrichter erforderlich)
• Schnelle Ansprechzeit und starke Anfangskraft
• Schattierungsspule reduziert Brummen und Vibrationen
• Erhältlich mit 6–8 mm Hub und mehreren Kraftstufen
• Kompaktes Gehäuse aus unlegiertem Stahl mit Zinkbeschichtung für einfache Integration
• Modelle für Dauer- oder Wechselbetrieb

Vorteile

• Einfacher Einbau mit einstellbarer Schraubbefestigung
• Kosteneffiziente Aktuatorlösung für Ventile und Mechaniken
• Hohe Lebensdauer (ca. 300.000 Zyklen)
• Spannungsoptionen: AC110V oder 208V
• Weiter Betriebstemperaturbereich: -10°C bis 100°C

Nachteile

• Höherer Geräuschpegel als manche DC-Solenoide, falls Schattierungsspule nicht optimal ist
• Wärmeentwicklung bei längerem Dauerbetrieb
• Weniger präzise Positionskontrolle im Vergleich zu geschlossenen DC-Systemen
• Vibrationen oder verminderte Leistung bei falscher Schattierungsspule oder Montage

Fehlerbehebung (häufige Probleme, Ursachen & Lösungen)

• Solenoid bewegt sich nicht
  • Mögliche Ursachen: keine Stromversorgung, falsche Spannung, lose/unterbrochene Verkabelung, offene Spule, festsitzender Anker
  • Lösungen: AC-Versorgung und Spannung prüfen, Verkabelung inspizieren, Spulenwiderstand messen, Anker reinigen und schmieren
• Schwache oder unzureichende Kraft
  • Mögliche Ursachen: niedrige/unstabile Spannung, Überhitzung der Spule, zu hohe Last, großer Luftspalt
  • Lösungen: korrekte Nennspannung sicherstellen, Belüftung verbessern, passende Kraftstufe wählen, Luftspalt reduzieren
• Überhitzung
  • Mögliche Ursachen: Dauerbetrieb über Spezifikation, schlechte Belüftung, hohe Umgebungstemperatur, falsche Spannung
  • Lösungen: bei Bedarf Intervallmodell verwenden, Luftstrom verbessern, Spannung prüfen, Solenoid mit höherer Belastbarkeit wählen
• Geräusch oder Brummen
  • Mögliche Ursachen: fehlende/beschädigte Schattierungsspule, lose Montage, Frequenzabweichung, verschlissene Teile
  • Lösungen: Schattierungsspule prüfen/reparieren, Befestigungen anziehen, Frequenz bestätigen (50/60 Hz), verschlissene Bauteile ersetzen
• Langsame oder verzögerte Reaktion
  • Mögliche Ursachen: Schmutz/Partikel, schwache Rückholfeder, niedrige Spannung, Alterung der Spule
  • Lösungen: Innenraum reinigen, Feder ersetzen, Versorgung stabilisieren, gealtertes Solenoid ersetzen
• Anker klemmt oder kehrt nicht zurück
  • Mögliche Ursachen: Rost/Verunreinigung, Fehlausrichtung, beschädigte Feder, Seitenlast
  • Lösungen: reinigen und leicht schmieren, richtige Ausrichtung bei Montage, Feder ersetzen, Seitenlast vermeiden

Anwendungen
Geeignet für industrielle Automatisierung (Sortiersysteme, Förderbänder, Verpackungsmaschinen), Ventilsteuerung (Flüssigkeiten und Gase), Ausgabemechanismen, Haushaltsgeräte, Labor- und Medizingeräte, Türverriegelungssysteme, Textil- und Druckmaschinen. Anpassungen für Hub, Kraft, Spannung und Befestigung möglich.

Technische Daten

• Brand: Weilong Technology
• Model Number: WL0829
• Rated Voltage: AC110V or 208V
• Rated Power: 30–33 W
• Stroke: 6–8 mm
• Holding Force: ~300 Gf
• Reset Time: 20 ms
• Service Life: 300,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Carbon steel housing with zinc plated coating
• Lead Wire Length: 200 mm
• Install Style: Adjustable screw
• Insulation Class: F (155°C)
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• MOQ: 500 pcs; Supply Ability: 5,000 pcs/week; Delivery Time: 30 days

Auswahlleitfaden

• Benötigte Zug-/Druckkraft definieren und 20–50% Sicherheitsmarge einrechnen
• Hublänge passend zur Anwendung wählen
• Richtige AC-Spannung und Frequenz wählen (110/208V, 50/60 Hz)
• Duty Cycle prüfen, um Überhitzung zu vermeiden
• Reaktionszeit für Schaltgeschwindigkeit berücksichtigen
• Montageplatz und Befestigungsart prüfen
• Betriebsumgebung (Temperatur, Feuchte, Staub) und Geräuschanforderungen bewerten
• Bei Bestellung Anpassungen (Hub, Kraft, Halterungen) angeben

FAQ (Auswahl)

• Was ist ein AC-Linearmagnet? — Ein elektromechanisches Bauteil, das AC-Energie in lineare Bewegung über Spule, Kern und Anker umsetzt.
• Wozu dient ein AC-Linearmagnet? — Liefert linearen Antrieb für Ventile, Riegel und Mechanismen; Schattierungsring reduziert Brummen.
• Können AC-Solenoide dauerhaft betrieben werden? — Ja, wenn sie für 100% Duty ausgelegt sind; andernfalls Intervallmodelle wählen.
• Was ist ein Schattierungsring? — Ein Kupferring, der gegenphasige magnetische Flüsse erzeugt, um Vibrationen und Brummen zu reduzieren.

Hinweis
Zusätzliche Produktbilder, Spezifikations-PDF und Produktvideo verfügbar. Anpassungsoptionen: Hub, Kraft, Spannung und Befestigung.

Technische Spezifikationen

• Brand: Weilong Technology
• Model: WL0829
• Rated Voltage: AC110V or 208V
• Rated Power: 30–33 W
• Stroke: 6–8 mm
• Holding Force: ~300 Gf
• Reset Time: 20 ms
• Service Life: 300,000 cycles
• Material: Carbon steel housing with zinc plating
• Insulation Class: F (155°C)
