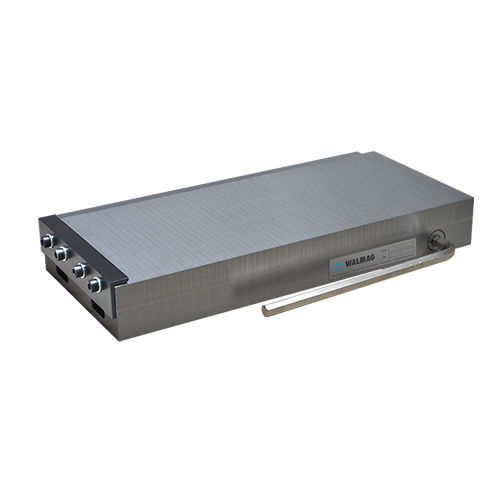

Neodym-Permanent-Magnetspannplatte Neodymax

Permanentmagnetrechteckigfür EDM

Die Neodymax ist eine Permanent‑Magnetspannplatte mit doppeltem Neodym‑Magnetsystem, entwickelt für anspruchsvolle Bearbeitungsprozesse wie Flachschleifen und leichtes Fräsen. Sie bietet hohe Haltekraft bei vergleichsweise geringem Gewicht und eine wasserdichte Konstruktion, die das Tauchen in eine dielektrische Flüssigkeit bei EDM ermöglicht.

Vorteile

• Hohe Spannkraft durch das doppelte Neodym‑System
• Vielseitig: geeignet für Schleifen sowie leichtes Fräsen
• Dauerhafte Polplatte aus Stahl/Edelstahl mit langer Lebensdauer
• Remehlabstand / Abnutzbarkeit der Polplatte: 6 mm
• Robuste und belastbare Stahlbasis
• Steife, stabile Konstruktion für präzise Bearbeitung
• Einfache Bedienung für effizientes Spannen

Detaillierte Beschreibung / Hauptmerkmale

• Zählt zu den stärksten Permanent‑Magnetspannplatten der Baureihe mit einer Haltekraft von bis zu 120 N/cm² bei vergleichsweise niedrigem Plattengewicht
• Polplatte mit querliegenden kombinierten Polen; Polteilung: 15 mm, weiter verfeinertes Muster 5/1/5/1/2/1 (Stahl / Edelstahl)
• Geeignet zum Spannenn von kleinen, dünnen Teilen sowie größeren Bauteilen für präzises Flächenschleifen
• Wasserdichte Ausführung, tauchfähig in dielektrische Flüssigkeit für EDM‑Anwendungen

Wichtige Parameter (ausgezogen)

• Anwendung: Fräsen, Schleifen, EDM
• Technologie: Permanent (doppeltes Neodym‑Magnetsystem)
• Haltekraft: 120 N/cm²
• Minimale Werkstückgröße: 10 x 10 x 5 mm
• Polanordnung: quer
• Remehlabstand: 6 mm
• Polteilung: 15 mm (verfeinert 5/1/5/1/2/1 für Stahl/Edelstahl)
• Garantie: 2 Jahre

Lieferumfang

• Magnetspannplatte
• Hinter‑ und Seitenanschläge
• Umschaltschlüssel (Inbusschlüssel)
• Bedienungsanleitung

Einsatz

• Präzises Schleifen von kleinen, dünnen Teilen bis hin zu großen Komponenten
• Leichte Flächenfräsbearbeitung

Modelle / Parameter

• NEOD150300 — W 150 mm × L 300 mm, H 54 mm, Gewicht 20 kg
• NEOD150450 — W 150 mm × L 450 mm, H 54 mm, Gewicht 30 kg
• NEOD200450 — W 200 mm × L 450 mm, H 54 mm, Gewicht 40 kg
• NEOD250380 — W 250 mm × L 380 mm, H 56 mm, Gewicht 40 kg
• NEOD300600 — W 300 mm × L 600 mm, H 56 mm, Gewicht 78 kg

Charakteristika / technische Spezifikationen

• Technologie: Permanent (doppeltes Neodym‑Magnetsystem)
• Haltekraft: 120 N/cm²
• Polanordnung: kombinierte Querpole
• Polteilung: 15 mm (verfeinert 5/1/5/1/2/1 für Stahl/Edelstahl)
• Remehlabstand: 6 mm
• Minimales Werkstück: 10 × 10 × 5 mm
• Polplattenmaterial: Stahl / Edelstahl
• Basis: robuste Stahlbasis
• Wasserdichte Ausführung: tauchfähig in dielektrische Flüssigkeit (EDM)
• Vorgesehene Bearbeitungen: Schleifen, leichtes Fräsen, EDM
• Garantie: 2 Jahre
