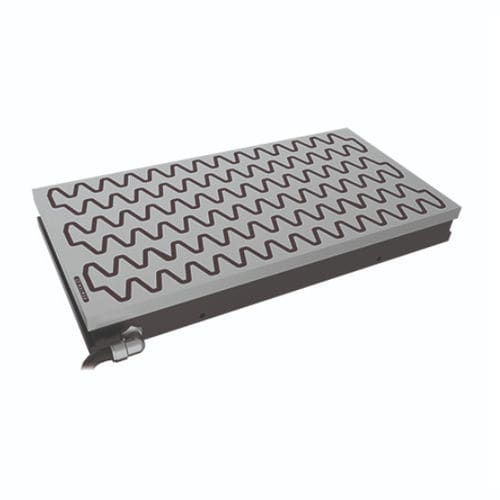

Rechteckige Elektro-Magnetspannplatte ELMGW seriesfür Werkzeugmaschinenzum Schleifenmit paralleler Polteilung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- rechteckig
- Anwendung
- für Werkzeugmaschinen, zum Schleifen
- Weitere Eigenschaften
- mit paralleler Polteilung
Beschreibung
Übersicht
Vorteile
Einsatzbereiche
Lieferumfang
Technische Daten
- Die elektromagnetische Aufspannplatte Elmag Wave ist für Hochleistungs- und Hochbelastungs-Flachschleifen konzipiert und besonders geeignet für Schrupparbeiten an vertikalen Schleifmaschinen mit Schleifsegmenten. Die wellenförmige Polanordnung sorgt für eine gleichmäßige Verteilung der Spannkraft über die gesamte aktive Fläche. Aufbau: Gehäuse aus einem Stück Stahl, Spulen vollständig im Epoxid vergossen, hochwertige galvanisierte Folien zwischen Gehäuse und Polplatte. Standard: 110 V (DC), Stromkabel 3 m.
Vorteile
- Leistungsstarker Spann-Elektromagnet
- Mehrfacher Schutz gegen Eindringen: Gehäuse aus einem Stück Stahl, Spulen vollständig in Epoxid vergossen, galvanisierte Folien zwischen Gehäuse und Polplatte
- Wellenförmige Polanordnung gewährleistet gleichmäßige Verteilung der Spannkraft über die aktive Fläche
Einsatzbereiche
- Hochleistungs- und Hochbelastungs-Flachschleifen
- Schruppbearbeitung, insbesondere an vertikalen Schleifmaschinen mit Schleifsegmenten
Lieferumfang
- Magnetspannplatte
- Satz Spannbacken
- Stromkabel (Standardlänge 3 m)
- Bedienungsanleitung
- Zertifikat
Technische Daten
- Anwendung: Schleifen
- Technologie: Elektromagnet
- Spannkraft: 130 N/cm²
- Minimale Werkstückgröße: 120 × 40 × 20 mm
- Pole: Wellentyp
- Polteilung: T40
- Nachschleifgrenze: 8 mm
- Garantie: 2 Jahre
- Standard-Eingangsspannung: 110 V (DC)
- Standard-Länge des Stromkabels: 3 m
- Modelle und Hauptabmessungen / Gewicht:
- ELMGW200600 — W 200 mm × L 600 mm × H 70 mm — Gewicht 59 kg
- ELMGW2001000 — W 200 mm × L 1000 mm × H 80 mm — Gewicht 113 kg
- ELMGW2501000 — W 250 mm × L 1000 mm × H 79 mm — Gewicht 135 kg
- ELMGW300500 — W 300 mm × L 500 mm × H 70 mm — Gewicht 74 kg
- ELMGW300600 — W 300 mm × L 600 mm × H 70 mm — Gewicht 89 kg
- ELMGW300800 — W 300 mm × L 800 mm × H 70 mm — Gewicht 119 kg
- ELMGW3001000 — W 300 mm × L 1000 mm × H 80 mm — Gewicht 170 kg
- ELMGW3001500 — W 300 mm × L 1500 mm × H 80 mm — Gewicht 254 kg
- ELMGW400600 — W 400 mm × L 600 mm × H 70 mm — Gewicht 119 kg
- ELMGW400700 — W 400 mm × L 700 mm × H 70 mm — Gewicht 138 kg
- ELMGW400800 — W 400 mm × L 900 mm × H 70 mm — Gewicht 158 kg
- ELMGW6001000 — W 600 mm × L 1000 mm × H 80 mm — Gewicht 347 kg
- ELMGW6001500 — W 600 mm × L 1500 mm × H 80 mm — Gewicht 533 kg
- ELMGW6001500 — W 600 mm × L 1500 mm × H 80 mm — Gewicht 689 kg
