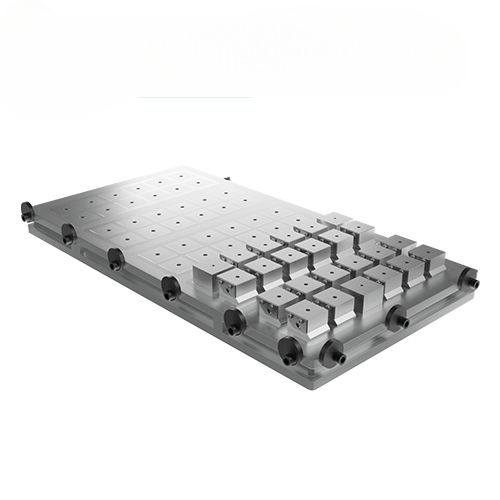

Elektropermanent-Quadratpol-Magnetspannplatte Mastermill

Elektropermanentrechteckigzum Bohren

Die Elektropermanent-Magnetspannplatte Mastermill ist eine kompakte, flache Spannplatte für effizientes Fräsen, Schleifen und Bohren. Sie ermöglicht schnelle Werkstückaufspannung, das Bearbeiten von bis zu fünf Seiten mit Polverlängerungen sowie das Durchbohren und Bearbeiten unebener Teile.

Vorteile

• Bearbeitung des Werkstücks von bis zu 5 Seiten, Durchbohren und Bearbeitung unebener Werkstücke
• Anschläge können beliebig auf jede Seite versetzt werden
• Nut rundum zur Befestigung am Maschinentisch
• Möglichkeit zusätzlicher Durchgangsbohrungen zur Befestigung
• Kompakte Bauhöhe: 51 mm
• Gepanzertes 6 m Stromkabel
• Mehrere Platten können an ein einziges Steuergerät angeschlossen werden
• Polplatte in Stahl/Edelstahl-Kombination für mechanische Dauerfestigkeit und Wärmebeständigkeit

Anwendungsbereiche

• Bearbeitung von unebenen Teilen an bis zu 5 Seiten
• Aufspannung einer breiten Palette von Werkstückgrößen beim Fräsen
• Aufspannung großer Formen, Gussteile, Blöcke und Konstruktionen beim Bohren
• Grobschliff großer Bauteile

Lieferumfang / Zusatzinformationen

• Standard-Polplatte: Stahl / Edelstahl-Kombination (geeignet für Trockenbearbeitung oder MQL)
• Standardlieferung: Magnetspannplatte mit Schnell-Bajonettstecker, Anschläge an 2 Seiten, gepanzertes 6 m Stromkabel
• Optionen auf Anfrage: abweichende Kabelausführung, Durchgangsbohrungen zur Befestigung am Maschinentisch, Polplatte mit korrosionsbeständigen Zwischenräumen zwischen den Polen

Charakteristika / Technische Daten

• Technologie: Elektropermanent
• Polgröße: 50 × 50 mm (quadratische Pole)
• Polform: quadratisch
• Nominale Spannkraft: 170 N/cm²
• Minimale Werkstückstärke für optimale Spannkraft: 12 mm
• Minimale Werkstückgröße (angegeben): 50 × 110 × 12 mm
• Abnutzbarkeit der Polplatte (Regrind): 6 mm
• Polplatte: Stahl / Edelstahl Kombination
• Bauhöhe: 51 mm (kompakt)
• Standardanschlüsse: Schnellstecker (Bajonettstecker)
• Standardzubehör: Seitenanschläge (2 Seiten), gepanzertes 6 m Stromkabel
• Optionen (kundenseitig): unterschiedliche Positionen der Kabelausführung, zusätzliche Durchgangsbohrungen zur Befestigung am Maschinentisch, Polplatte mit Nirosta-Füllung zwischen den Polen
• Garantie: 2 Jahre
• Modelparameter (Modell — Polzahl — W [mm] — L [mm] — H [mm] — Gewicht [kg]):
• MM50300490 — 24 — 300 × 490 — 51 — 49
• MM50300600 — 32 — 300 × 600 — 51 — 61
• MM50300800 — 40 — 300 × 800 — 51 — 82
• MM50300900 — 48 — 300 × 900 — 51 — 92
• MM50420490 — 36 — 420 × 490 — 51 — 70
• MM50420600 — 48 — 420 × 600 — 51 — 86
• MM50420800 — 60 — 420 × 800 — 51 — 114
• MM50420900 — 72 — 420 × 900 — 51 — 128
• MM50480600 — 56 — 480 × 600 — 51 — 97
• MM50480800 — 70 — 480 × 800 — 51 — 130
• MM50480900 — 84 — 480 × 900 — 51 — 146
• MM50480990 — 84 — 480 × 990 — 51 — 161
• MM50580600 — 56 — 580 × 600 — 51 — 157
• MM50580800 — 80 — 580 × 800 — 51 — 157
• MM50580900 — 96 — 580 × 900 — 51 — 177
• MM50850990 — 96 — 580 × 990 — 51 — 194
