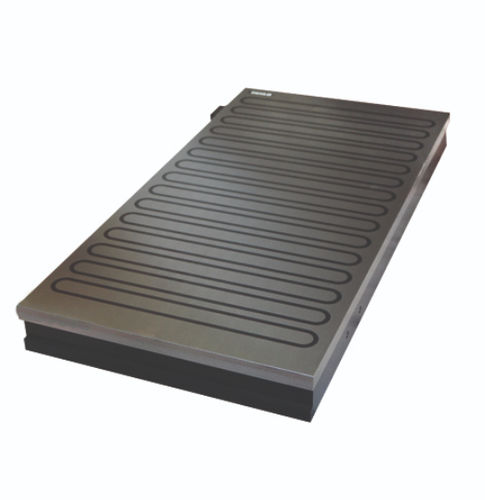

Magnetspannplatte zum Schleifen ELMG series

mit paralleler Polteilung

Produktbeschreibung:
Die Elmag Compact ist eine elektromagnetische Spannplatte für kraftvolles und finales Flächenschleifen von mittelgroßen bis großen Werkstücken. Sie vereint eine kompakte Polplatteneinheit mit einem monolithischen Stahlgehäuse, vollständig in Epoxid vergossenen Spulen sowie einer galvanisierten Folie zwischen Gehäuse und Oberplatte zum Schutz gegen Eindringen. Standard-Stromkabellänge: 6 m. Standard-Eingangsspannung: 110 V DC. Garantie: 2 Jahre.

Vorteile:

• Einfache Bedienung über eine kompakte Steuereinheit
• Polplatte als kompakte Einheit
• Lange Lebensdauer dank hoher Remehlabgrenze der Oberplatte (8 mm)
• Mehrfacher Schutz gegen Eindringen: monolithisches Stahlgehäuse, Spulen komplett in Epoxid vergossen, hochwertige galvanisierte Folie zwischen Gehäuse und Oberplatte
• Standard-Stromkabel 6 m
• Standard-Eingangsspannung: 110 V DC

Anwendungsbereich:

• Spannen von mittelgroßen bis großen Werkstücken auf Schleifmaschinen — geeignet für Kraftschleifen und finales Flächenschleifen

Lieferumfang:

• Magnetspannplatte
• Satz Spannvorrichtungen
• Stromkabel
• Bedienungsanleitung
• Zertifikat

Modelle / Parameter:

• ELMG200600 — W 200 mm × L 600 mm × H 70 mm — Gewicht 60 kg
• ELMG2001000 — W 200 mm × L 1000 mm × H 80 mm — Gewicht 116 kg
• ELMG2501000 — W 250 mm × L 1000 mm × H 79 mm — Gewicht 137 kg
• ELMG300500 — W 300 mm × L 500 mm × H 70 mm — Gewicht 76 kg
• ELMG300600 — W 300 mm × L 600 mm × H 70 mm — Gewicht 91 kg
• ELMG300800 — W 300 mm × L 800 mm × H 70 mm — Gewicht 122 kg
• ELMG3001000 — W 300 mm × L 1000 mm × H 80 mm — Gewicht 174 kg
• ELMG3001500 — W 300 mm × L 1500 mm × H 80 mm — Gewicht 260 kg
• ELMG400600 — W 400 mm × L 600 mm × H 70 mm — Gewicht 122 kg
• ELMG400700 — W 400 mm × L 700 mm × H 70 mm — Gewicht 141 kg
• ELMG400800 — W 400 mm × L 900 mm × H 70 mm — Gewicht 162 kg
• ELMG4001000 — W 400 mm × L 1000 mm × H 70 mm — Gewicht 122 kg
• ELMG4001500 — W 400 mm × L 1500 mm × H 80 mm — Gewicht 162 kg
• ELMG4002000 — W 400 mm × L 2000 mm × H 80 mm — Gewicht 162 kg
• ELMG5001000 — W 500 mm × L 1000 mm × H 80 mm — Gewicht 347 kg
• ELMG5001500 — W 500 mm × L 1500 mm × H 80 mm — Gewicht 533 kg
• ELMG5002000 — W 500 mm × L 2000 mm × H 80 mm — Gewicht 689 kg
• ELMG500600 — W 500 mm × L 600 mm × H 70 mm — Gewicht 70 kg
• ELMG500800 — W 500 mm × L 800 mm × H 70 mm — Gewicht 70 kg
• ELMG6001000 — W 600 mm × L 1000 mm × H 80 mm — Gewicht 347 kg
• ELMG6001500 — W 600 mm × L 1500 mm × H 80 mm — Gewicht 533–689 kg (Varianten)
• ELMG6002000 — W 600 mm × L 2000 mm × H 80 mm — Gewicht 689 kg
• ELMG2001000 — W 200 mm × L 1000 mm × H 80 mm — Gewicht 116 kg

Technische Daten:

• Anwendung: Schleifen (Flächenschleifen)
• Technologie: Elektromagnet (elektromagnetische Spannplatte)
• Haltekraft: 130 N/cm²
• Minimale Werkstückgröße: 22 × 144 × 48 mm
• Polform: oval
• Polteilung: T48 mm
• Remehlabgrenze (Oberplatte): 8 mm
• Stromkabellänge (standard): 6 m
• Standard-Eingangsspannung: 110 V DC
• Garantie: 2 Jahre
