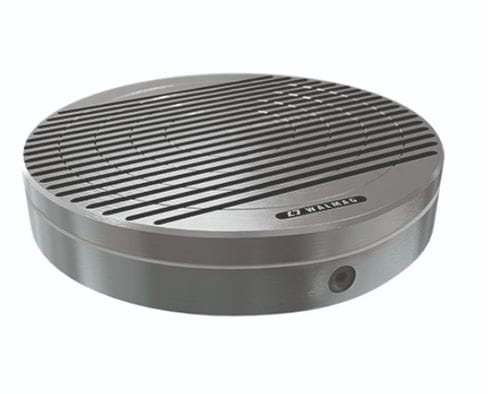

Permanentmagnet-Magnetspannplatte MAXGRIP

kreisförmigrundfür Dreharbeiten

Die Permanent-Ring-Magnetspannplatte MAXGRIP ist eine Spannplatte mit hoher Halte- und Zentrierkraft, ausgelegt für das Spannen beim Drehen und Rundschleifen. Sie verfügt über eine massive einteilige Deckplatte mit feiner paralleler Polanordnung und ermöglicht die stufenlose Regelung der Spannkraft zum einfachen Zentrieren von Werkstücken.

Vorteile:

• Fester Stahlkörper der Spannplatte
• Polplatte mit paralleler Polanordnung
• Stufenlose Einstellung der Spannkraft
• Wasserdichte Konstruktion (feste Deckplatte verhindert Kühlmittelleckage)
• Doppeltes Magnetsystem

Wichtige Parameter:

• Anwendung: Drehen, Rundschleifen
• Technologie: Permanentmagnet
• Verfügbare Abmessungen: Ab 200 mm
• Spannkraft: Bis zu 160 N/cm²
• Polanordnung: Parallel (quer)
• Minimales Werkstück: 40 x 8 mm
• Nachschleifgrenze: 10 mm
• Polabstand: T15 11 + 4 mm (Stahl/Epoxid)
• Garantie: 2 Jahre

Anwendung:

• Spanen von Werkstücken beim Drehen und Rundschleifen

Lieferumfang:

• Magnetspannplatte
• Ringschlüssel
• Betriebsanleitung

Modelle / Abmessungen und Gewicht (Modell — D (mm); H (mm); G (mm); D1 (mm); Gewicht (kg)):

• MAXGRIP200 — D: 200 mm; H: 57 mm; G: 5 mm; D1: 60 mm; Gewicht: 15 kg
• MAXGRIP250 — D: 250 mm; H: 57 mm; G: 5 mm; D1: 80 mm; Gewicht: 22 kg
• MAXGRIP300 — D: 300 mm; H: 57 mm; G: 6 mm; D1: 150 mm; Gewicht: 32 kg
• MAXGRIP350 — D: 350 mm; H: 57 mm; G: 6 mm; D1: 170 mm; Gewicht: 43 kg
• MAXGRIP400 — D: 400 mm; H: 57 mm; G: 8 mm; D1: 200 mm; Gewicht: 56 kg

Charakteristiken / technische Spezifikationen:

• Serie: MAXGRIP
• Technologie: Permanentmagnet
• Haltekraft (max): bis zu 160 N/cm²
• Polanordnung: Parallel (quer), Polabstand T15 (11 + 4 mm Stahl/Epoxid)
• Deckplatte: massive einteilige Deckplatte (wasserdicht, hohe Nachschleifgrenze)
• Minimalspannstück: 40 x 8 mm
• Nachschleifgrenze: 10 mm
• Verfügbare Durchmesser: ab 200 mm (oben gelistete Modelle)
• Garantie: 2 Jahre
