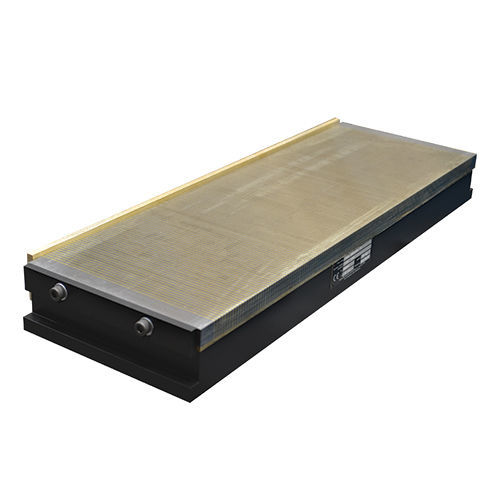

Elektropermanent-Magnetspannplatte Grindmaster

Permanentmagnetrechteckigzum Schleifen

Die Elektropermanent-Magnetspannplatte Grindmaster ist für das Flach- und Präzisionsschleifen einer sehr breiten Palette von Werkstücken ausgelegt, von sehr kleinen und dünnen Teilen bis hin zu größeren Teilen. Die Elektropermanent-Technologie bietet hohe Spanngenauigkeit, Sicherheit (Werkstücke bleiben bei Stromausfall durch Permanentmagnete gehalten) und niedrige Betriebskosten.

Vorteile:

• Hohe Spanngenauigkeit (kaltes magnetisches System mit Permanentmagneten)
• Minimale Betriebskosten — nur ein kurzer elektrischer Impuls zum Ein-/Ausschalten
• Hohe Betriebssicherheit: Werkstück bleibt bei Stromausfall durch Permanentmagnete fixiert
• Hohe und gleichmäßige Haltekraft über die gesamte aktive Fläche
• Spannplatte und Werkstück können vollständig entmagnetisiert werden
• Mehrere Polabstand-Varianten für unterschiedliche Werkstücke verfügbar
• Abwechselnde Nord-/Süd-Polung
• STD-Eingangsspannung 340 VDC (andere Spannungen auf Anfrage)

Detaillierte Beschreibung:
Die Grindmaster-Serie ist sehr genau und wirtschaftlich für Schleifanwendungen. Ein kurzer elektrischer Impuls aktiviert die Spannplatte; die Elektropermanent-Technologie verhindert eine schrittweise Erwärmung nach dem Einschalten und gewährleistet so stabile Leistung und minimale Betriebskosten. Die Platte liefert bis zu 120 N/cm² Haltekraft, gleichmäßig über die Oberfläche verteilt, und ist in mehreren Polabstand-Varianten erhältlich.

Wichtige Parameter:

• Anwendung: Schleifen
• Technologie: Elektropermanent
• Polabstand: T5 (4+1 mm) oder T18 (15+3 mm)
• Haltekraft: bis zu 120 N/cm² (gleichmäßig verteilt)
• Polorientierung: Quer
• STD-Eingangsspannung: 340 VDC (andere Spannungen auf Anfrage)
• Garantie: 2 Jahre

Verwendung:

• Aufspannen von kleinen sowie größeren Werkstücken beim Schleifen

Lieferumfang:

• Magnetspannplatte
• Netzkabel
• Zertifikat
• Gebrauchsanleitung

Eigenschaften / Technische Spezifikationen:

• Serie: Grindmaster
• Haltekraft: bis zu 120 N/cm²
• Standard-Eingangsspannung: 340 VDC
• Polabstand-Varianten: T5 (4+1 mm), T18 (15+3 mm)
• Polorientierung: Quer
• Verfügbare Modelle und Nennabmessungen (B x L mm):
  • GM200400 — 200 x 400
  • GM200600 — 200 x 600
  • GM300600 — 300 x 600
  • GM400600 — 400 x 600
  • GM400800 — 400 x 800
  • GM500950 — 500 x 950
  • GM6001000 — 600 x 1000
  • GM6001200 — 600 x 1200
  • GM6001500 — 600 x 1500
  • GM7001410 — 700 x 1410
• Typische Bauhöhen in der Auflistung: 68 mm oder 90 mm je nach Modell
• Verfügbarkeit: auf Anfrage (je Modell)
