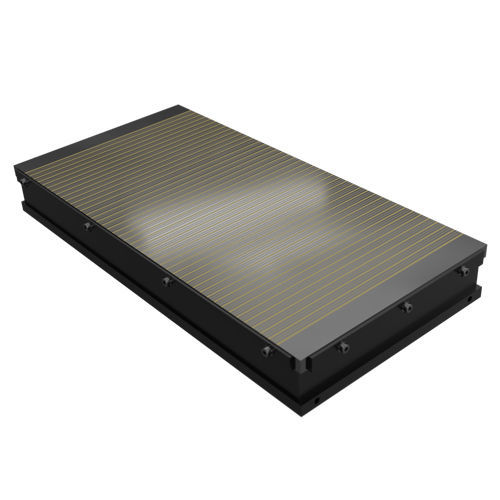

Rechteckige Elektro-Magnetspannplatte BJP series

zum Schleifenfür Schwerlastmit paralleler Polteilung

Übersicht

Die elektromagnetische Spannplatte BJP ist für anspruchsvolles Flächenschleifen ausgelegt und eignet sich für eine breite Palette von Werkstückgrößen. Die Steuerung erfolgt über eine Steuereinheit, die Aktivierung und stufenlose Regelung der Haltekraft ermöglicht, um optimale Spannbedingungen zu erreichen.

Vorteile

• Feste, wasserdichte Konstruktion mit Mehrspulensystem
• Steuereinheit für schnelles Spannen/Entmagnetisieren und stufenlose Haltekraftregelung
• Robuste Polplatte mit kombinierten Querpolen für flexible Spannmöglichkeiten
• Feiner Polabstand: 4 mm (Stahl) und 1 mm (Messing); Hauptpolabstand ca. 42 mm
• Einfache Bedienung und wartungsarm
• Standard-Eingangsspannung: 110 V Gleichstrom

Beschreibung

Die Spulen sind so angeordnet, dass die magnetische Nutzung maximiert wird und eine hohe, gleichmäßige Haltekraft bei minimaler Erwärmung der Arbeitszone erreicht wird. Die Steuereinheit ermöglicht die Aktivierung per Taster oder Trennschalter und eine stufenlose Regelung der Haltekraft. Die Verbindung mit einer geeigneten Steuereinheit und der Maschinensteuerung erlaubt einen teil- oder vollautomatischen Betrieb. Die automatische Entmagnetisierung verhindert Restmagnetismus im Werkstück nach dem Entspannen.

Parameter (Ausgewählte Modelle)

• BJP200600 — B: 200 mm; L: 600 mm; H: 98 mm; Leistung: 160 W; Gewicht: 77 kg
• BJP300600 — B: 300 mm; L: 600 mm; H: 98 mm; Leistung: 215 W; Gewicht: 118 kg
• BJP400800 — B: 400 mm; L: 800 mm; H: 100 mm; Leistung: 350 W; Gewicht: 212 kg
• BJP3001000 — B: 300 mm; L: 1000 mm; H: 103 mm; Leistung: 350 W; Gewicht: 201 kg
• BJP4001000 — B: 400 mm; L: 1000 mm; H: 103 mm; Leistung: 435 W; Gewicht: 269 kg
• BJP5001000 — B: 500 mm; L: 1000 mm; H: 108 mm; Leistung: 530 W; Gewicht: 352 kg
• BJP6001000 — B: 600 mm; L: 1000 mm; H: 113 mm; Leistung: 620 W; Gewicht: 420 kg

Lieferumfang

• Magnetspannplatte
• Hinter- und Seitenanschläge
• Stromkabel
• Zertifikat
• Bedienungsanleitung

Technische Daten

• Anwendung: Anspruchsvolles Flächenschleifen
• Technologie: Elektromagnet (elektrisch)
• Haltekraft: 130 N/cm²
• Minimale Werkstückgröße: 35 x 35 x 3 mm
• Polteilung: quer
• Regrinding-Limit: 7 mm
• Polabstand: ca. 42 mm (Haupt), Feine Polteilung 4 mm (Stahl) + 1 mm (Messing)
• Standard-Eingangsspannung: 110 V Gleichstrom
• Steuerung: Fernbedienung / Steuereinheit — stufenlose Haltekraftregelung und automatische Entmagnetisierung; teil- oder vollautomatische Integration mit Maschinensteuerung möglich
• Garantie: 2 Jahre
