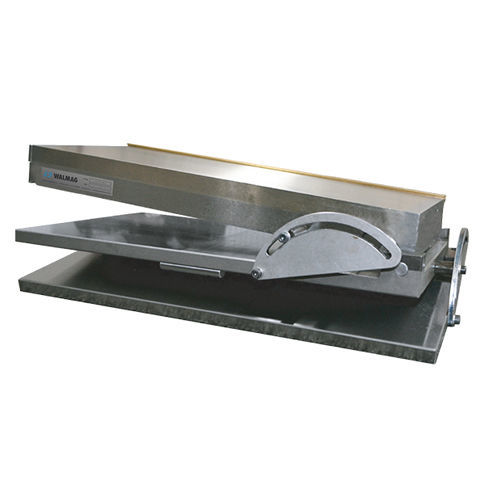

Bearbeitungs-Sinustisch SINEC series

Produktübersicht:

Der Sinus-Kreuztisch Fixar mit Neomicro Permanent-Magnetspannplatte ist für präzises Winkelschleifen, elektroerosive Bearbeitung (EDM) und Messaufgaben ausgelegt. Er ermöglicht das gleichzeitige Schwenken um Längs- und Querachse und bietet hohe Variabilität beim Bearbeiten.

Vorteile:

• Schwenken möglich um Längs- und Querachse
• Winkeleinstellung: Längs 0–45°; Quer 0–30° (mittels Endmaße nach dem Sinusprinzip)
• Einzigartige Lagerkonstruktion und gehärtete Grundplatte
• Ausgestattet mit Neomicro Permanent-Magnetspannplatte (feine Polanordnung); optionale Spannplatten: Neomill oder Electrofine
• Hohe Genauigkeit: ±5 Winkelsekunden

Lieferumfang:

• Sinus-Kreuztisch Fixar SINEC
• Innensechskantschlüssel
• Tabelle für schnelle Winkeleinstellung
• Betriebsanleitung

Anwendungsgebiete:

• Präzises Winkelflächenschleifen
• Elektroerosive Bearbeitung (EDM)
• Messaufgaben und Kontrolle

Modelle / Abmessungen:

• SINEC100175 — B: 100 mm; L: 175 mm; H: 104 mm; C x D: 210 x 140 mm; S: 165/110 mm; Gewicht: 15 kg
• SINEC130255 — B: 130 mm; L: 255 mm; H: 120 mm; C x D: 290 x 170 mm; S: 245/140 mm; Gewicht: 32 kg
• SINEC150300 — B: 150 mm; L: 300 mm; H: 123 mm; C x D: 335 x 190 mm; S: 340/160 mm; Gewicht: 49,5 kg
• SINEC200400 — B: 200 mm; L: 400 mm; H: 124 mm; C x D: 435 x 240 mm; S: 390/210 mm; Gewicht: 73 kg

Technische Daten:

• Anwendung: Schleifen, Messen, EDM
• Technologie: Permanentmagnet
• Spannkraft (Neomicro-Platte): 100 N/cm²
• Winkelverstellbereiche: Längs 0–45°; Quer 0–30°
• Genauigkeit: ±5 Winkelsekunden
• Parallelität: ±5 µm/100 mm
• Minimale Werkstückgröße: 4 × 4 × 1 mm
• Polrichtung: quer
• Abnutzungsgrenze der Polplatte: 7 mm
• Polteilung: T1,9 1,4+0,5 mm (Stahl/Messing)
• Garantie: 2 Jahre
