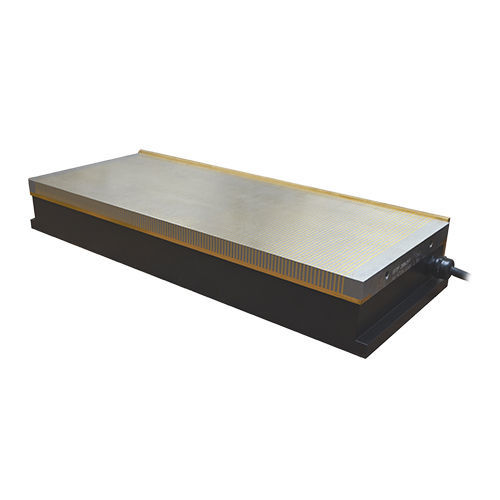

Rechteckige Magnetspannplatte ELEC series

zum Schleifenmanuellmaßgefertigt

Die elektromagnetische Spannplatte Electrofine ist für schnelles, gleichmäßiges Spannen und präzises Flächenschleifen von kleinen und großen Werkstücken ausgelegt. Sie liefert eine gleichmäßige Haltekraft über die gesamte Aufspannfläche und ermöglicht die variable Einstellung der Haltekraft zur Anpassung an unterschiedliche Bearbeitungsbedingungen.

Vorteile

• Konstruktion mit fest eingebetteten Spulen für stabile magnetische Leistung
• Einfache Bedienung per Taste oder Drehs schalter an der Steuereinheit mit variabler Kraftregelung
• Hohe Nennhaltekraft: 110 N/cm² (Electrofine) oder 100 N/cm² (Microfine)
• Mehrkern-Magnetsystem erzeugt ein gleichmäßiges Magnetfeld über die gesamte Plattenoberfläche
• Wasserdichte Ausführung für den Einsatz beim Nass-Schleifen

Ausführliche Beschreibung

• Stellt Haltekraft über die gesamte Oberfläche der oberen Platte mit minimaler Erwärmung des Arbeitsbereichs bereit, geeignet für hochpräzises Schleifen.
• Die Steuereinheit ermöglicht die sofortige Aktivierung per Taste oder Schalter und unterstützt die automatische Entmagnetisierung, um Restmagnetismus nach dem Entspannen zu vermeiden.
• Die Microfine-Variante ist für sehr kleine Werkstücke und feinere Polteilungen verfügbar.

Wichtige Parameter

• Anwendung: Schleifen
• Technologie: Elektromagnet
• Haltekraft: Electrofine 110 N/cm²; Microfine 100 N/cm²
• Minimale Werkstückgröße: Electrofine 25 × 25 × 3 mm; Microfine 15 × 15 × 1 mm
• Polung: Quer / Längs (auf Anfrage verfügbar)
• Nachschleifgrenze: 6 mm
• Polteilung: Electrofine T4 (3+1 mm Stahl/Messing); Microfine T1.9 (1,4+0,5 mm Stahl/Messing)
• Garantie: 2 Jahre

Lieferumfang

• Magnetspannplatte
• Seiten- und Hinteranschläge
• Spannklauen-Set
• 6 m Netzkabel
• Bedienungsanleitung

Anwendung

• Spannen von kleinen und großen Werkstücken bei präzisen Flächenschleifarbeiten

Electrofine-Modelle — Hauptparameter

• ELEC150300T31 — B: 150 mm; L: 300 mm; H: 74 mm; Leistung: 77,5 W; Gewicht: 25 kg
• ELEC200400T31 — B: 200 mm; L: 400 mm; H: 74 mm; Leistung: 112 W; Gewicht: 41 kg
• ELEC200500T31 — B: 200 mm; L: 500 mm; H: 74 mm; Leistung: 166 W; Gewicht: 55 kg
• ELEC200600T31 — B: 200 mm; L: 600 mm; H: 74 mm; Leistung: 137 W; Gewicht: 65 kg
• ELEC300600T31 — B: 300 mm; L: 600 mm; H: 74 mm; Leistung: 253 W; Gewicht: 94 kg

Microfine-Modelle — Hauptparameter

• ELEC150250T1405 — B: 150 mm; L: 250 mm; H: 72 mm; Leistung: 71 W; Gewicht: 19 kg
• ELEC150300T1405 — B: 150 mm; L: 300 mm; H: 72 mm; Leistung: 78 W; Gewicht: 22 kg
• ELEC200400T1405 — B: 200 mm; L: 400 mm; H: 72 mm; Leistung: 113 W; Gewicht: 39 kg
• ELEC200500T1405 — B: 200 mm; L: 500 mm; H: 72 mm; Leistung: 166 W; Gewicht: 52 kg
• ELEC200600T1405 — B: 200 mm; L: 600 mm; H: 72 mm; Leistung: 137 W; Gewicht: 61 kg
• ELEC300600T1405 — B: 300 mm; L: 600 mm; H: 72 mm; Leistung: 252 W; Gewicht: 97 kg

Zusätzliche Hinweise

• Electrofine- und Microfine-Platten können mit Längspolen geliefert werden. Kundenspezifische Abmessungen oder andere Stromversorgungen sind auf Anfrage erhältlich.

Technische Merkmale / Spezifikationen

• Anwendung: Schleifen
• Technologie: Elektromagnet
• Haltekraft: Electrofine 110 N/cm²; Microfine 100 N/cm²
• Minimale Werkstückgröße: Electrofine 25 × 25 × 3 mm; Microfine 15 × 15 × 1 mm
• Nachschleifgrenze: 6 mm
• Polteilung: Electrofine T4 (3+1 mm Stahl/Messing); Microfine T1.9 (1,4+0,5 mm Stahl/Messing)
• Garantie: 2 Jahre
• Lieferumfang: Magnetspannplatte, Seiten- & Hinteranschläge, Spannklauen-Set, 6 m Netzkabel, Bedienungsanleitung
