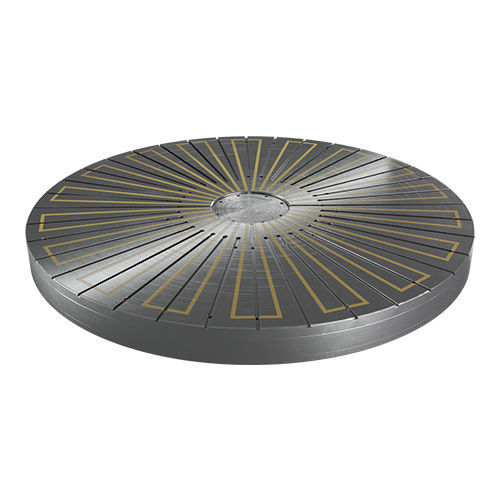

Elektro-Magnetspannplatte / Radial EM series

zum Schleifenfür Dreharbeitenfür zylindrische Werkstücke

Beschreibung
Die Circu EM ist eine elektromagnetische Spannplatte mit radialer Polanordnung, konzipiert für den Einbau auf Drehtischen von Schleifmaschinen und Drehbänken zum stabilen Aufspannen ringförmiger oder zylindrischer Werkstücke (z. B. Lagerringe, Buchsen, Sägebänder). Sie bietet eine hohe Haltekraft mit kontinuierlicher Regelung, wodurch auch dünne Werkstücke präzise zentriert und sicher gespannt werden können.

Vorteile

• Kontinuierlich regelbare Spannkraft für einfaches Zentrieren und sicheres Aufspannen dünner Werkstücke
• Optional lieferbar mit Polplatte in T‑Nuten-Ausführung zur Aufnahme von Polaufsätzen oder für Durchgangsbohrungen
• Schnelle und effektive Entmagnetisierung über dediziertes Steuergerät
• Einfacher, wiederholbarer Spannvorgang über Steuergerät

Anwendungsbereich

• Bearbeitung von Außen-, Innen- und Stirnflächen runder und ringförmiger Werkstücke auf vertikalen Schleifmaschinen
• Drehen auf Drehbänken

Modelle / technische Daten:

• Circu EM 400 — D: 400 mm; H: 90 mm; Gewicht: 76 kg; Spannung: 110 V
• Circu EM 500 — D: 500 mm; H: 90 mm; Gewicht: 120 kg; Spannung: 110 V
• Circu EM 600 — D: 600 mm; H: 100 mm; Gewicht: 195 kg; Spannung: 110 V
• Circu EM 700 — D: 700 mm; H: 100 mm; Gewicht: 265 kg; Spannung: 110 V
• Circu EM 800 — D: 800 mm; H: 100 mm; Gewicht: 365 kg; Spannung: 110 V
• Circu EM 1000 — D: 1000 mm; H: 100 mm; Gewicht: 550 kg; Spannung: 110 V
• Circu EM 1250 — D: 1250 mm; H: 123 mm; Gewicht: 990 kg; Spannung: 110 V
• Circu EM 1500 — D: 1500 mm; H: 120 mm; Gewicht: 1550 kg; Spannung: 110 V

Charakteristika / Spezifikationen:

• Technologie: Elektromagnet
• Haltekraft: 120 N/cm²
• Polanordnung: radial
• Grenzwert für Nachschleifen: 8 mm
• Garantie: 2 Jahre

Anschluss und Steuerung

• Polplatte kann auf Anfrage mit T‑Nuten geliefert werden, um Polaufsätze zu montieren oder Durchgangsbohrungen zu ermöglichen
• Steuerung und Entmagnetisierung erfolgen über ein dediziertes Steuergerät
• Anschlussoptionen: über Schleifring in der Maschinenspindel oder über eine an der Spannplatte angebrachte Steckverbindung
