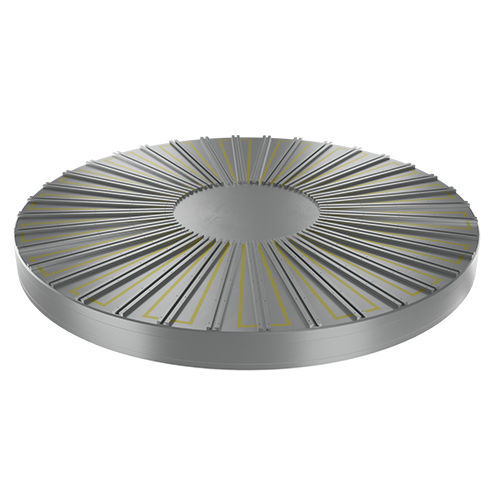

Elektropermanent-Magnetspannplatte EP series

Radialkreisförmigfür Schwerlast

Die Circu EP ist eine elektropermanente Ring-Magnetspannplatte, entwickelt für die Montage auf Drehtischen von vertikalen Schleifmaschinen und für schwere Drehbearbeitungen. Sie eignet sich zum Spannen ringförmiger und zylindrischer Werkstücke wie Lagerringe, Ringe und Buchsen. Die elektropermanente Technologie macht einen dauerhaften Netzanschluss überflüssig und gewährleistet eine stabile Spanngenauigkeit.

Vorteile:

• Energieeinsparende elektropermanente Technologie, Haltekraft ohne permanente Stromzufuhr
• Oberplatte mit T-Nuten auf Anfrage für das Befestigen von Polverlängerungen verfügbar
• Erhältlich in kompensierter oder nicht kompensierter Magnetsystem-Variante (vollständige Entmagnetisierung)
• Keine thermischen Verformungen während des Betriebs
• Entmagnetisierung wird von der Steuereinheit des Spannfutters durchgeführt

Wichtige Parameter:

• Technologie: Elektropermanent
• Polung: radiale Polanordnung
• Nachschleifgrenze: 8 mm
• Garantie: 2 Jahre

Zusätzliche Informationen:

• Hohe Haltekraft für schwere Zerspanung, Bohren und Drehen
• Steuereinheit ermöglicht stufenweise Regelung der Haltekraft und eine schnelle, effiziente Entmagnetisierung
• Steuereinheit programmierbar für verschiedene Materialien zur Optimierung der Haltekraft und Entmagnetisierung
• Anpassung der Spannkraft für dünnere Teile möglich, um Verformung zu vermeiden
• Elektrischer Anschluss über Schleifring in der Maschinenspindel oder über auf der Spannplatte angeordneten Stecker

Anwendung:

• Rundschleifen
• Schruppen
• Drehen

Caractéristiques / spécifications techniques:

• Circu EP 400 — D: 400 mm; H: 90 mm; Gewicht: 76 kg; Spannung: 170/340 V
• Circu EP 500 — D: 500 mm; H: 90 mm; Gewicht: 120 kg; Spannung: 170/340 V
• Circu EP 600 — D: 600 mm; H: 100 mm; Gewicht: 195 kg; Spannung: 170/340 V
• Circu EP 700 — D: 700 mm; H: 100 mm; Gewicht: 265 kg; Spannung: 170/340 V
• Circu EP 800 — D: 800 mm; H: 100 mm; Gewicht: 365 kg; Spannung: 170/340 V
• Circu EP 1000 — D: 1000 mm; H: 100 mm; Gewicht: 550 kg; Spannung: 170/340 V
• Circu EP 1250 — D: 1250 mm; H: 123 mm; Gewicht: 990 kg; Spannung: 170/340 V
• Circu EP 1500 — D: 1500 mm; H: 120 mm; Gewicht: 1550 kg; Spannung: 170/340 V
