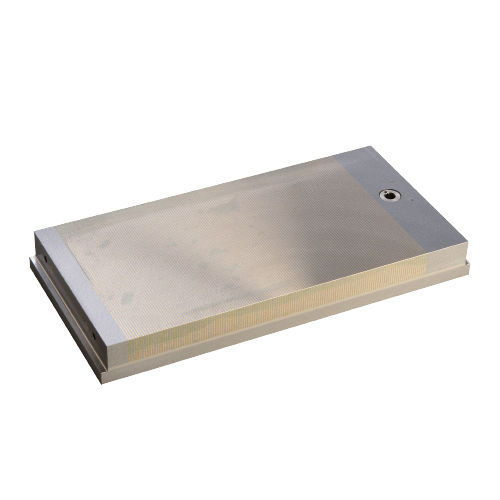

Neodym-Permanent-Magnetspannplatte Neospark

Permanentmagnetzum Schleifenfür EDM

Die Permanent-Magnetspannplatte Neospark ist für die elektroerosive Bearbeitung (EDM) ausgelegt und spannt kleine, dünne Werkstücke mit hoher Haltekraft und sehr feinem Polabstand. Sie verfügt über eine sehr geringe Bauhöhe und eine Bedienung von oben, um den Einsatz des Tauchbehälters der EDM-Maschine zu optimieren.

Vorteile

• Massive Stahlbasis mit integriertem Umschaltmechanismus
• Hohe Haltekraft ermöglicht effiziente EDM von harten Werkstoffen
• Einfache Bedienung und geringer Wartungsaufwand
• Wasserdichte Konstruktion, geeignet für Immersion in Dielektrikum
• Sehr geringe Magnethöhe, schonend für den Arbeitsbereich
• Umschaltmechanismus auf der oberen Platte; doppeltes Magnetsystem mit Neodym-Magneten

Detailbeschreibung

• Primär für die elektroerosive Bearbeitung (EDM) entwickelt, auch geeignet für präzises Flachschleifen kleiner Werkstücke.
• Das doppelte Magnetsystem und der feine Polabstand sorgen für stabile Spannverhältnisse bei kleinen, dünnen Teilen.
• Bedienung von der Oberseite und minimaler Wartungsaufwand vereinfachen Einrichtung und Handhabung.

Wichtige Parameter

• Anwendung: Elektroerosive Bearbeitung (EDM)
• Technologie: Permanenter Magnet
• Spannkraft: 100 N/cm²
• Minimale Werkstückgröße: 4 × 4 × 1 mm
• Polteilung: quer
• Abnutzungsgrenze der Polplatte: 7 mm
• Polabstand: T1,9 1,4 + 0,5 mm (Stahl / Messing)
• Garantie: 2 Jahre

Lieferumfang

• Magnetspannplatte
• Satz Spannklauen
• Inbusschlüssel
• Zertifikat
• Gebrauchsanweisung

Anwendungsgebiete

• Elektroerosive Bearbeitung (EDM)
• Geeignet für Immersion in Dielektrikum
• Präzises Schleifen sehr kleiner und dünner Teile

Technische Daten / Modelle

• Spannkraft: 100 N/cm²
• Minimale Werkstückgröße: 4 × 4 × 1 mm
• Polteilung: quer
• Abnutzungsgrenze der Polplatte: 7 mm
• Polabstand: T1,9 1,4 + 0,5 mm (Stahl / Messing)
• Garantie: 2 Jahre
• Verfügbare Modelle (B × L × H — C — Gewicht):
  • NEOK100175 — 100 × 175 × 32 mm — C: 120 mm — 5 kg
  • NEOK130255 — 130 × 255 × 32 mm — C: 200 mm — 9 kg
  • NEOK150150 — 150 × 150 × 35 mm — C: 95 mm — 7 kg
  • NEOK150300 — 150 × 300 × 35 mm — C: 245 mm — 13 kg
  • NEOK150350 — 150 × 350 × 35 mm — C: 295 mm — 15 kg
  • NEOK150450 — 150 × 450 × 35 mm — C: 395 mm — 19 kg
  • NEOK200400 — 200 × 400 × 35 mm — C: 342 mm — 23 kg
