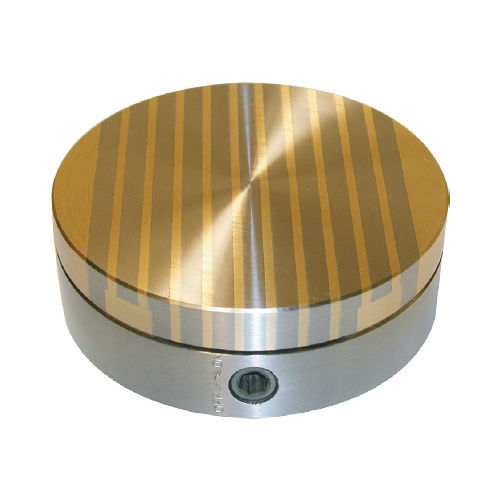

Permanentmagnet-Magnetspannplatte Neogrip

Neodym-Permanentkreisförmigfür Werkzeugmaschinen

Die WALMAG NEOG Permanent-Magnetspannplatte ist ein Spannmittel, ausgelegt für das finale Rundschleifen. Sie ist optimiert zum präzisen Spannen dünner und sehr kleiner Werkstücke mit wiederholbarer Genauigkeit. Die Einheit kombiniert eine massive Stahlbasis, einen kompakten Steuermechanismus und ein doppeltes Magnetsystem mit Neodym-Magneten für stabile Haltekräfte bei Feinbearbeitung.

Vorteile

• Präzises und schnelles Spannen dünner und sehr kleiner Werkstücke
• Kompakte Bauhöhe und reduziertes äußeres Magnetfeld
• Doppeltes Neodym-Magnetsystem für zuverlässige Haltekraft
• Stahlbasis mit Möglichkeit zur Befestigung an einer Flanschplatte oder direkter Einbau in ein Spannfutter
• Wasserdichte Konstruktion geeignet für Trockenbetrieb und Einsatz mit Kühlemulsion
• Silbergelötete Polplatte für verbesserte Lebensdauer

Lieferumfang

• Magnetspannfutter
• Umschaltschlüssel (Inbusschlüssel)
• Betriebsanleitung

Anwendungsgebiete

• Fertigbearbeitung beim Rundschleifen
• Rundschleifen im Trockenbetrieb und mit Kühlemulsion
• Hilfsspannvorrichtung für verschiedene mechanische Arbeitsplätze

Charakteristika / Spezifikationen

• Marke: WALMAG
• Anwendung: Rundschleifen
• Technologie: Permanentmagnet
• Spannkraft: 80 N/cm²
• Minimale Werkstückabmessung (angegeben): 35 x 5 mm
• Polteilung: quer
• Abnutzungsgrenze der Polplatte: 7 mm
• Polabstand: T11 8 + 3 mm (Stahl / Messing)
• Garantie: 2 Jahre
• Wasserdichte Ausführung für den Einsatz mit Kühlschmierstoffen
• Doppeltes Magnetsystem mit Neodym-Magneten
• Stahlbasis mit Möglichkeit zur Montage an Flansch oder im Spannfutter
• Silbergelötete Polplatte
• Modelle und physikalische Parameter:
  • NEOG100 — Durchmesser D: 100 mm; Höhe H: 51 mm; E: 86 mm; Gewicht: 3 kg; Verfügbarkeit: 5 - 7 Wochen; Preis: Auf Anfrage
  • NEOG130 — Durchmesser D: 130 mm; Höhe H: 51 mm; E: 120 mm; Gewicht: 5 kg; Verfügbarkeit: 5 - 7 Wochen; Preis: Auf Anfrage
  • NEOG150 — Durchmesser D: 150 mm; Höhe H: 51 mm; E: 137 mm; Gewicht: 7 kg; Verfügbarkeit: 5 - 7 Wochen; Preis: Auf Anfrage
  • NEOG200 — Durchmesser D: 200 mm; Höhe H: 51 mm; E: 182 mm; Gewicht: 12 kg; Verfügbarkeit: 5 - 7 Wochen; Preis: Auf Anfrage
