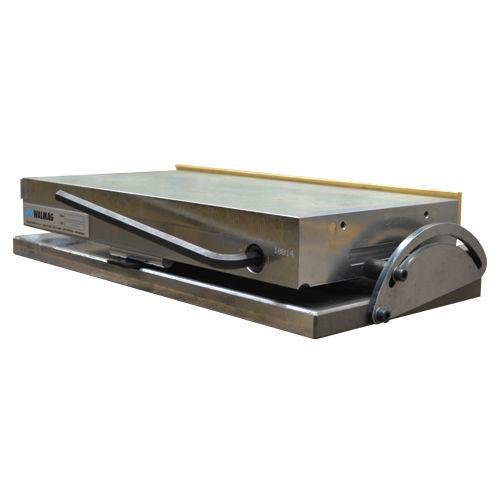

Neodym-Permanent-Magnetspannplatte FIXAR

Sinustischzum Schleifen

Der einfache Sinustisch Fixar mit Permanent-Magnetspannplatte Neomicro eignet sich für präzises Winkelschleifen, elektroerosive Bearbeitung und Messung. Sie können ein Modell mit der Winkeleinstellung um die Längs- Querachse wählen. Vorteile: Winkeleinstellung um die in der Längsachse im Bereich von 0–45° (oder um die Querachse im Bereich von 0–30°) Gehärtete Grundplatte für außerordentliche Stabilität Außerordentliche Genauigkeit von +/- 5 Winkelsekunden auch nach einer längeren Einsatzdauer Parallelität: +/- 5 Mikrometer pro 100 mm Ausgerüstet mit der hochwertigen Magnetspannplatte Neomicro mit feiner Polanordnung (optional kann der Tisch auch mit einer anderen Spannplatte, z.B. mit dem Typ Neomill oder Electrofine, ausgerüstet werden) Detailbeschreibung Der einfache Sinus-Tisch Fixar ist ein hochpräzises Gerät zum zuverlässigen Spannen von Werkstücken beim präzisen Winkelschleifen und bei der elektroerosiven Bearbeitung sowie zu Messzwecken. Es erlaubt eine Winkeleinstellung mittels des Messwerkzeugs im Bereich von 0–30° mit hoher Genauigkeit. Die Winkeleinstellung führen Sie mit Hilfe der Endmaße nach dem Sinusprinzip durch. Die einzigartige Konstruktion des Lagers ermöglicht zusammen mit der gehärteten Grundplatte und der Seitenführung eine extreme Genauigkeit auch nach einer längeren Einsatzdauer. Der Sinus-Tisch ist standardmäßig mit der einfachen und wartungsfreundlichen Permanent-Magnetspannplatte Neomicro ausgerüstet. Wichtige Parameter Anwendung: Schleifen, Messen, EDM Technologie: Permanent Spannkraft: 100 N/cm2 Min. Werkstückgröße: 4 x 4 x 1 mm Polteilung: quer Abnutzbarkeit der Polplatte: 7 mm
