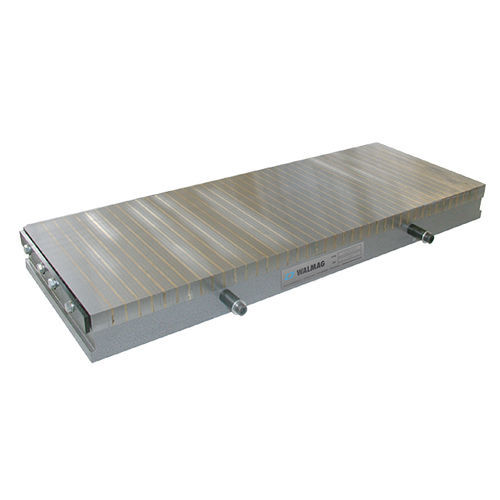

Rechteckige Elektro-Magnetspannplatte UNIG series

zum Schleifen

Die Unigrip ist eine universelle elektromagnetische Aufspannplatte, ausgelegt für das übliche Flächenschleifen von mittelgroßen bis großen Werkstücken; sie bietet ein günstiges Preis-Leistungs-Verhältnis und schnellen Werkstückwechsel für eine effiziente Produktion.

Vorteile

• Hervorragendes Preis-Leistungs-Verhältnis
• Schneller Werkstückwechsel für effiziente Produktion
• Langlebige Polplatte mit kombinierter Quer-Polteilung für den universellen Einsatz bei großen und kleinen Werkstücken; wasserdichte Konstruktion mit fest eingebetteten Spulen
• Standard-Eingangsspannung 110 V

Wichtige Parameter

• Anwendung: Schleifen
• Technologie: Elektromagnet
• Haltekraft: 90 N/cm2
• Mindestwerkstückgröße: 25 x 25 x 5 mm
• Polteilung: quer (kombinierte Quer-Polteilung)
• Überarbeitungsgrenze (Abnutzbarkeit der Polplatte): 6 mm
• Polabstand: 19 mm (weiter verfeinert: 5 + 0,5 / 5 + 0,5 / 5 + 3 Stahl/Messing)
• Garantie: 2 Jahre

Lieferumfang

• Magnetspannplatte
• Seiten- und Hinteranschläge
• Spannvorrichtungen
• 3 m Stromkabel
• Zertifikat
• Bedienungsanleitung

Anwendung

• Spannen von mittleren bis großen Werkstücken beim allgemeinen Flächenschleifen

Technische Daten

• Ausgelegt für 110 V (DC) und kompatibel mit einer Steuereinheit zur Regelung der Haltekraft und automatischen Entmagnetisierung
• Modelle und wichtigste Abmessungen / elektrische Daten / Masse:
  • UNIG300600 — B: 300 mm, L: 600 mm, H: 73 mm, Leistung: 198 W, Gewicht: 96 kg
  • UNIG400800 — B: 400 mm, L: 800 mm, H: 73 mm, Leistung: 253 W, Gewicht: 162 kg
  • UNIG3001000 — B: 300 mm, L: 1000 mm, H: 73 mm, Leistung: 235 W, Gewicht: 172 kg
  • UNIG4001000 — B: 400 mm, L: 1000 mm, H: 73 mm, Leistung: 384 W, Gewicht: 210 kg
  • UNIG5001000 — B: 500 mm, L: 1000 mm, H: 73 mm, Leistung: 443 W, Gewicht: 251 kg
  • UNIG6001000 — B: 600 mm, L: 1000 mm, H: 73 mm, Leistung: 568 W, Gewicht: 358 kg
