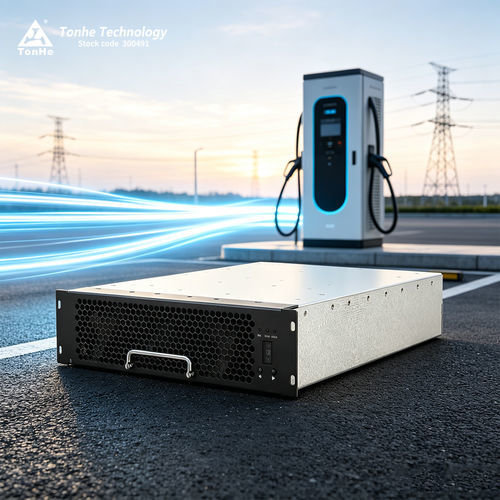

EV-Lademodul TH40F10030C7E-WT

DC

Kurze Produktbeschreibung
TH40F10030C7E-WT ist ein hocheffizientes DC-Lademodul mit hoher Leistungsdichte, entwickelt für EV-DC-Ladegeräte. Es bietet Ausgangsspannungen bis 1000 V und liefert konstante 40 kW in den Bereichen 300–500 VDC und 600–1000 VDC. Das Modul nutzt intelligente Luftkühlung mit Normal- und Silent-Modus und ermöglicht Parametereinstellung sowie Zustandssteuerung über CAN-Bus.

Produktkurzbeschreibung

• Kompaktes, leistungsdichtes DC-Lademodul für Ladeinfrastruktur.
• Ausgangsspannung bis 1000 V; konstante 40 kW in 300–500 VDC und 600–1000 VDC.
• Schnittstelle und Abmessungen wie beim 30-kW-Modul für einfache Upgrades.

Produktvorteile

• Große Konstantleistungsbereiche: 300–500 VDC und 600–1000 VDC (40 kW).
• Sehr geringer Standby-Verbrauch: <10 W.
• Niedrige Gesamtverzerrung (THD): ≤5%.
• Weiter Betriebstemperaturbereich: -40℃ bis +75℃.
• Hohe Spitzenwirkungsgrad: ≥96%.

Parametrische Leistung
Modell: TH40F10030C7E-WT

AC-Eingang:
Eingangsspannung: Nennspannung 380 VAC, dreiphasig ohne Neutralleiter, Betriebsbereich 270–490 VAC
Eingangsfrequenz: 50/60 Hz ±10%
Leistungsfaktor: ≥0,99
Überspannungsschutz: 490 ±10 VAC
Unterspannungsschutz: 270 ±10 VAC

DC-Ausgang:
Bemessungsleistung: 40 kW
Ausgangsspannungsbereich: 50–1000 VDC
Ausgangsstrombereich: 0,5–134 A
Konstantleistungszonen: 40 kW konstant bei 300–500 VDC und 600–1000 VDC
Spitzenwirkungsgrad: ≥96%
Soft-Start-Zeit: 3–8 s
Kurzschlussschutz: Selbstrückstellung
Spannungsregelgenauigkeit: ≤±0,5%
THD: ≤5%
Stromregelgenauigkeit: ≤±1%
Ungleichgewicht Stromteilung: ≤±5%

Betriebsumgebung
Betriebstemperatur: -40℃ bis +75℃
Relative Luftfeuchte: ≤95% (keine Kondensation)
Höhe: ≤2000 m (Leistungsabfall darüber)

Produktmerkmale

• Kühlung: Lüfterkühlung (intelligenter Luftkühlmodus, Normal/Silent).
• Standby-Leistungsaufnahme: <10 W.
• Kommunikation: CAN-Bus (typisch 125 kbps, 5 V).
• Adress-Einstellung/Anzeige: Digitalanzeige und Tastenbedienung.
• Modulabmessungen (ohne Griff): 437,5 × 300 × 84 mm (L × B × H).
• Gewicht: ≤16 kg. MTBF: 500000 Stunden.

Produktions- und Testzentrum
Fertigung in Werken mit vollautomatischen SMT-Linien und definierten Qualitätsprozessen. Prüflabor mit semi-anechoic EMC-Kammern, Klimakammern und elektrischen Prüfständen zur Validierung von Emissionen, Immunität und Systemleistung.

Zertifikate & Verpackung
Produktionsprozesse entsprechen relevanten Qualitätsmanagement-Standards. Module werden mit schützender Verpackung und transportgerechten Versandanweisungen geliefert.

FAQ

• Kommunikationsprotokoll: CAN-Bus (typisch 125 kbps, 5 V).
• Potting: Serienausführung unterstützt Potting.
• Installationsmethoden: horizontal, seitlich oder invertiert (Frontplattenanpassung möglich).
• Versand: Kleine Bestellungen per Express Tür-zu-Tür; große per See- oder Luftfracht.
• Lieferzeit: Kurz für Standardaufträge; länger für kundenspezifische oder große Mengen (z. B. ~35 Tage Produktion, zu bestätigen).
• Zahlungsbedingungen: Verhandelbar (Anzahlung und Restzahlung üblich).
• Garantie: 12 Monate ab Warenerhalt.

Technische Daten

• Modell: TH40F10030C7E-WT
• Marke: Tonhe
• Bemessungsleistung: 40 kW
• Ausgangsspannungsbereich: 50–1000 VDC
• Ausgangsstrombereich: 0,5–134 A
• Konstanter Leistungsbereich: 300–500 VDC und 600–1000 VDC (40 kW)
• Spitzenwirkungsgrad: ≥96%
• Standby-Leistung: <10 W
• THD: ≤5%
• Spannungsregelgenauigkeit: ≤±0,5%
• Stromregelgenauigkeit: ≤±1%
• Ungleichgewicht Stromteilung: ≤±5%
• Soft-Start: 3–8 s
• Kurzschlussschutz: Selbstrückstellung
• Kommunikation: CAN-Bus (125 kbps, 5 V)
• Kühlung: Lüfter (intelligente Luftkühlung, Normal/Silent)
• Betriebstemperatur: -40℃ bis +75℃
• Relative Luftfeuchte: ≤95% (keine Kondensation)
• Höhe: ≤2000 m (Leistungsabfall darüber)
• Abmessungen (L×B×H): 437,5 × 300 × 84 mm (ohne Griff)
• Gewicht: ≤16 kg
• MTBF: 500000 Stunden
