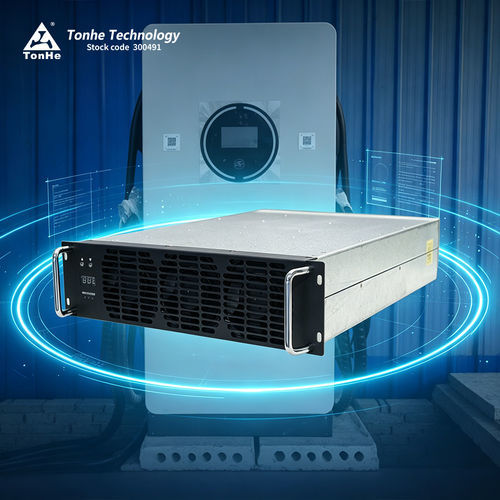

Lademodul für Elektrofahrzeug TH40F10030C9E-WT

EVDC

Produktübersicht
TH40F10030C9E-WT ist ein hocheffizientes Leistungsmodul mit hoher Leistungsdichte, entwickelt für EV-Ladeanwendungen. Es unterstützt 270Vac–490Vac Dreiphasen-Vier-Draht-Eingang (Dreiphasig + PE) und liefert bis zu 40 kW. Der voreingestellte Konstantleistungsbereich beträgt 300 Vdc–1000 Vdc. Die Überwachung/Steuerung der Ladesystemeinheit kommuniziert über CAN-Bus mit dem Modul zur Parameterkonfiguration, Zustandserfassung und Steuerung.

Produktvorteile

• Niedriger Geräuschpegel: ≈60 dB bei Volllast (Standardbedingungen)
• Hohe Effizienz: Volllastwirkungsgrad >96 %; Spitzenwirkungsgrad ≥97,2 %
• Niedrige Blindleistung im Standby: <12 Var
• DM-Design: Volumen gewickelter Bauteile um ca. 30 % reduziert, verbesserte Wärmeableitung

Parametrische Leistung (Kurzüberblick)
Modell: TH40F10030C9E-WT
AC-Eingang: unterstützt 270Vac–490Vac Dreiphasen-Vier-Draht-System (Dreiphasig + PE).
DC-Ausgang: voreingestellter Konstantleistungsbereich 300 Vdc–1000 Vdc; Nennleistung 40 kW.

Produktions- & Testzentrum (Kurzüberblick)
Die Produktion arbeitet unter ISO9001- und IATF16949-Qualitätsmanagement. Anlagen umfassen vollautomatische SMT-Linien, Lotpasten-Druck/Prüfung, Einsteck- und Wellenlötlinien, Schutzlackierlinien sowie Altersprüf- und Prüflinien. Die Jahreskapazität übersteigt 500.000 Module nach >50 Produktionsschritten.
Das Testzentrum verfügt über eine semi-anechoische 3m EMC-Kammer und moderne Prüfgeräte (Leistungsanalysatoren, Klima- und Feuchtekammern, stabile AC-Versorgungen, DC-Lasten und Transienten-Immunitätssysteme) zur Emissions-, Immunitäts- und Zuverlässigkeitsprüfung.

Verpackung & Versand (Kurzüberblick)
Kleine Bestellungen: internationaler Express (door-to-door). Große Sendungen: Container per See- oder Luftfracht.

FAQ (Auszug)

• Kommunikationsprotokoll: CAN (typische Baudrate 125 kbps; Pegel 5 V).
• Kleberfüllung: alle Modulserien unterstützen Verguss/Adhäsivfüllung.
• Montagearten: horizontal, seitlich stehend oder umgekehrt (umgekehrte Montage evtl. mit angepasster Frontplatte).
• Lieferzeit: Muster häufig vorrätig; kleine Serien kurze Lieferzeiten (z. B. ≈7 Tage für ≥10 Stk.); große/ kundenspezifische Aufträge benötigen Koordination (z. B. ≈35 Tage).
• Zahlungsbedingungen: Standard 100 % TT im Voraus; alternative Bedingungen verhandelbar für langfristige Zusammenarbeit.
• Garantie: Standard 12 Monate nach Warenerhalt.
• After-Sales: Online- und Vor-Ort-Service je nach Vertrag.
• Zertifizierungen: ISO9001, IATF16949, CE, TUV und weitere.

Technische Merkmale / Spezifikationen

• Modell: TH40F10030C9E-WT
• Marke: Tonhe
• AC-Eingang - Nennspannung: 380 VAC Dreiphasig (ohne Neutralleiter); Betriebsbereich 285–475 VAC
• AC-Eingang - Frequenz: 50 Hz
• AC-Eingang - Leistungsfaktor: ≥0,99
• AC-Eingang - Überspannungsschutz: 490 ± 10 Vac
• AC-Eingang - Unterspannungsschutz: 270 ± 10 Vac
• DC-Ausgang - Nennleistung: 40 kW
• DC-Ausgang - Spannungsbereich: 50–1000 VDC
• DC-Ausgang - Strombereich: 1–134 A
• DC-Ausgang - Konstantleistungsbereich: 300–1000 VDC → 40 kW konstant
• DC-Ausgang - Spitzenwirkungsgrad: ≥97,2%
• Volllastwirkungsgrad: >96%
• Softstart-Zeit: ≤5 s
• Kurzschlussschutz: Abschaltung und Verriegelung (Neustart durch Stromunterbrechung)
• Spannungsregulierungsgenauigkeit: ≤±0,5%
• THD: ≤5%
• Stromregulierungsgenauigkeit: ≤±1%
• Stromverteilungs-Ungleichgewicht: ≤±5%
• Betriebstemperatur: -40 ℃ bis +70 ℃
• Relative Luftfeuchte: 5%RH–95%RH (keine Kondensation)
• Max. Höhe: ≤2000 m
• Kühlung: Lüfterkühlung
• Standby-Verbrauch: <10 W
• Kommunikation: CAN (CAN-Bus)
• Adress-/Bedienung: digitale Anzeige + Tasten
• Modulabmessungen (ohne Griff): 437,5 × 300 × 84 mm (L × B × H)
• Gewicht: ≤18 kg
• MTBF: 500.000 Stunden
